STM32_Learn

// 让 PB0 输出低/高电平
// 输出低电平
GPIO_ODR &= ~(1<<0);
// 输出高电平
GPIO_ODR |= (1<<0);

PB3 4 PA 15 JTAG 使用时需要再进行配置

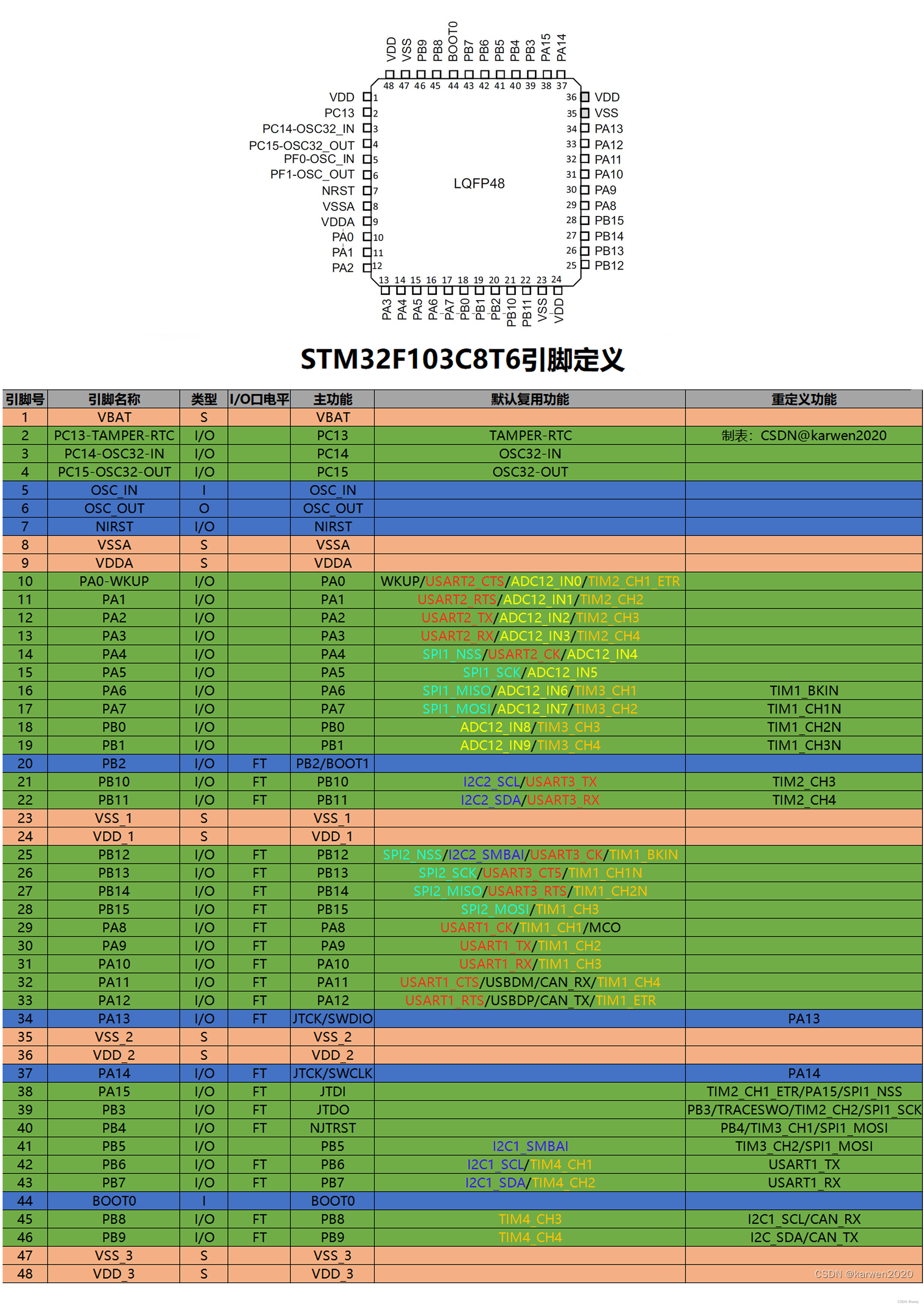

GPIO引脚功能

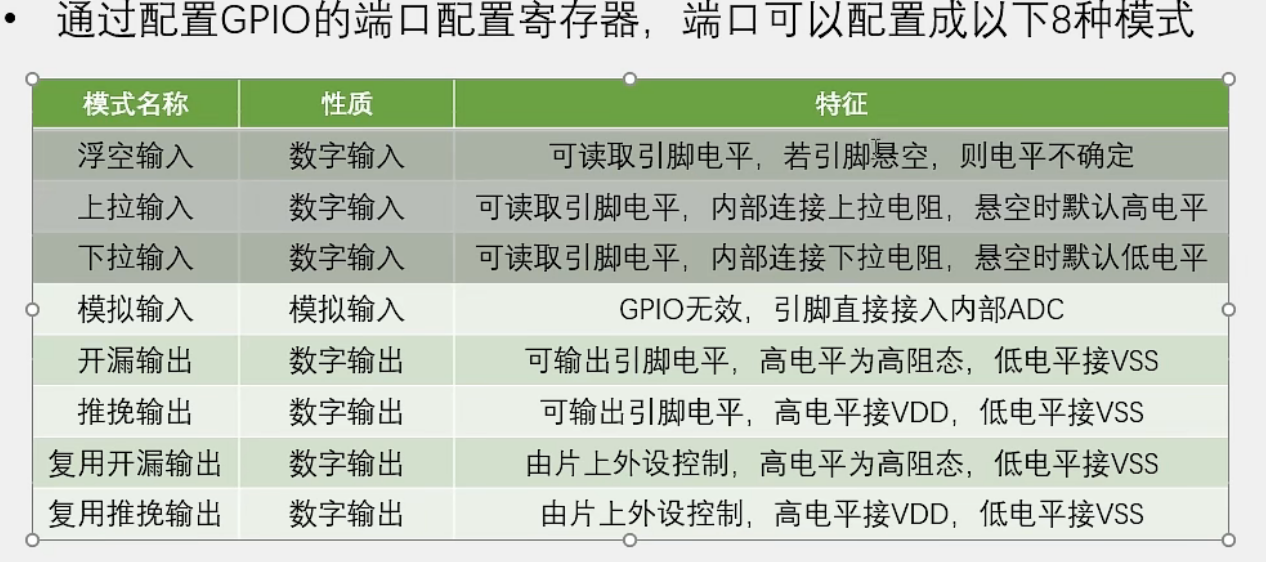

GPIO 模式

1、4种输入模式

（1）GPIO_Mode_IN_FLOATING 浮空输入
（2）GPIO_Mode_IPU 上拉输入
（3）GPIO_Mode_IPD 下拉输入
（4）GPIO_Mode_AIN 模拟输入

2、4种输出模式

（5）GPIO_Mode_Out_OD 开漏输出（带上拉或者下拉）
（6）GPIO_Mode_AF_OD 复用开漏输出（带上拉或者下拉）
（7）GPIO_Mode_Out_PP 推挽输出（带上拉或者下拉）
（8）GPIO_Mode_AF_PP 复用推挽输出（带上拉或者下拉）
3、4种最大输出速度
（1）2MHZ (低速)
（2）25MHZ (中速)
（3）50MHZ (快速)
（4）100MHZ (高速)

typedef   signed           char int8_t;//给有符号char，取别名为int8_t
typedef   signed short     int  int16_t;//给有符号短整型short int，取别名int16_t
typedef   signed           int  int32_t;//给有符号整型short int，取别名int32_t
typedef   signed       __INT64  int64_t;

    /* exact-width unsigned integer types */
typedef unsigned          char uint8_t;//给无符号char，取别名为uint8_t
typedef unsigned short     int uint16_t;//给无符号短整型short int，取别名为uint16_t
typedef unsigned           int uint32_t;//给无符号整型 int，取别名为uint32_t

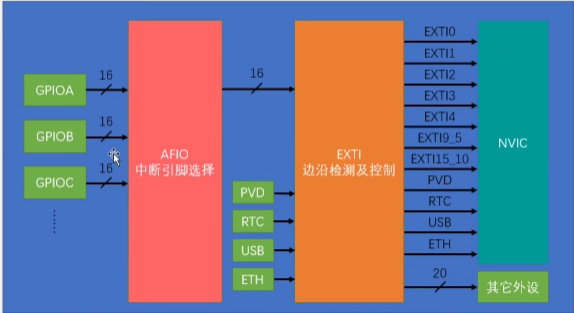

EXTI外部中断

NVIC 的名字叫做嵌套中断向量控制器，在 STM32 中，它是用来统一分配中断优先级和管理中断的，NVIC 是一个内核外设，是 CPU 的小助手

中断响应是正常的流程，引脚电平变化触发中断。

事件响应不会触发中断，而是触发别的外设操作，属于外设之间的联合工作

EXIT可以检测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化时，EXIT将立即系那个NVIC发出中断申请，经过NVIC裁决后即可中断CPU主程序，使COU执行EXIT对应的中断程序

支持的触发方式：上升沿/下降沿/双边沿/软件触发
支持的GPIO口：所有GPIO口，但相同的Pin不能同时触发中断
通道数：16个GPIO_Pin，外加PVD输出，RTC闹钟、USB唤醒、以太网唤醒
触发相应方式：中断响应/事件相应
如果选择触发事件响应，外部中断的信号就不会通向CPU,而是通向其他外设，用来触发其他外设的操作

外部中断的9\~5，和15\~10 分别分到同一个通道，外部中断的9\~5会触发同一个中断函数。15\~10也会触发同一个中断函数，需要根据标志位，区分是哪个中断

EXTI 函数：

// 调用函数 可以把 EXTI 的配置都清除  恢复成上电默认的状态
void EXTI_DeInit(void);
// 调用函数 可以根据结构体里的参数配置 EXTI 外设
void EXTI_Init(EXTI_InitTypeDef * EXTI_InitStruct);
// 调用函数 可以把参数传递的结构体变量赋一个默认值
void EXTI_StructInit(EXTI_InitTypeDef* EXTI_InitStruct);
// 软件触发外部中断 调用这个函数 参数给一个指定的中断线 就能软件触发一次这个外部中断
void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);
// 可以获取指定的标志位是否被置1了
FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line);
// 可以对置1的标志位进行清除
void EXTI_ClearFlag(uint32_t EXTI_Line);
// 获取中断标志位是否被置1了
ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);
// 清除中断挂起标志位
void EXTI_ClearITPendingBit(uint32_t EXTI_Line);

NVIC库：

// 调用函数 用来中断分组 参数是中断分组的方式
void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);
// 根据结构体里面指定的参数初始化 NVIC
void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);
// 设置中断向量表
void NVIC_SetVectorTable(uint32_t NVIC_VectTab, uint32_t Offset);
// 系统低功耗配置
void NVIC_SystemLPConfig(uint8_t LowPowerMode, FunctionalState NewState);
void SysTick_CLKSourceConfig(uint32_t SysTick_CLKSource);

例子：

    // 设置中断分组2
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
    NVIC_Init(&NVIC_InitStructure);

ADC模拟数字转换器

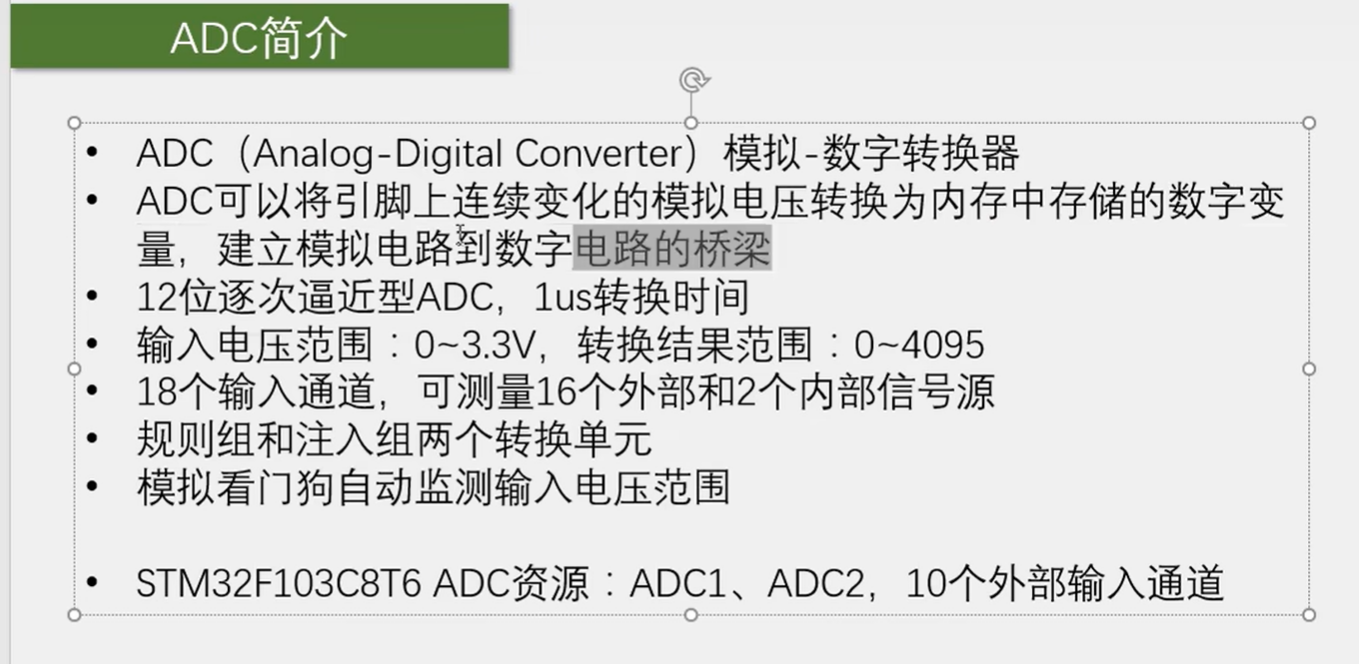

ADC的基本介绍

最大转换频率为 1 MHz

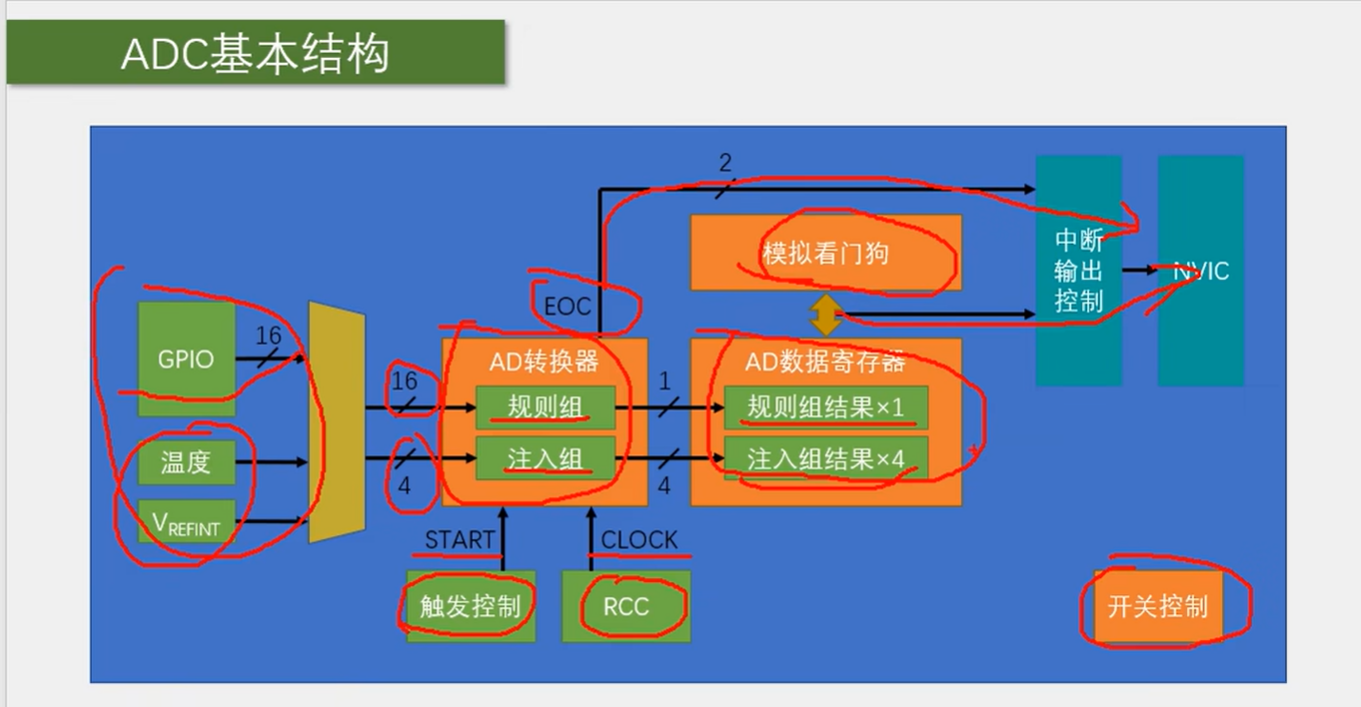

ADC的基本结构

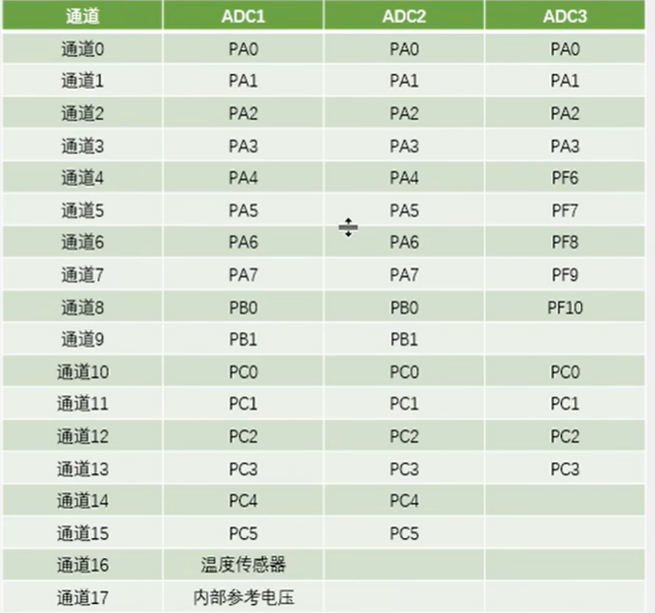

输入通道

转换模式

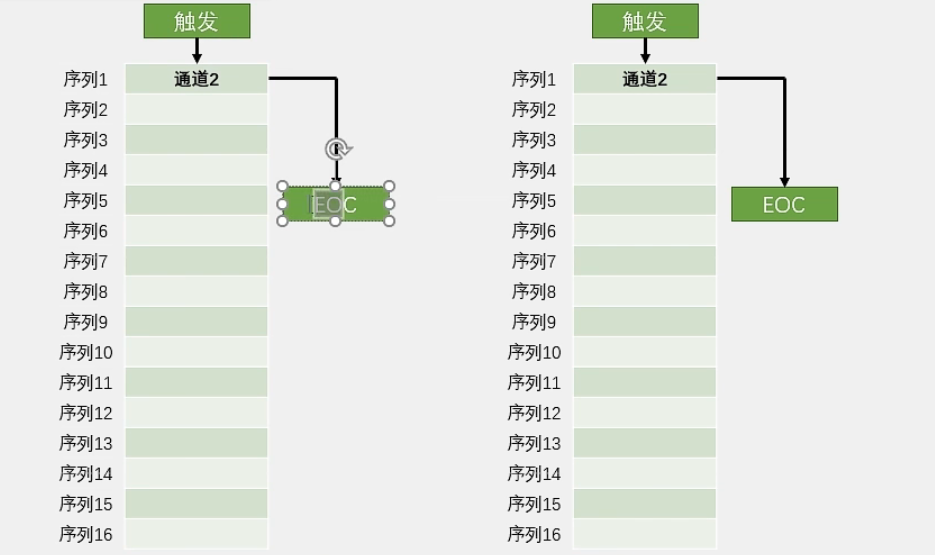

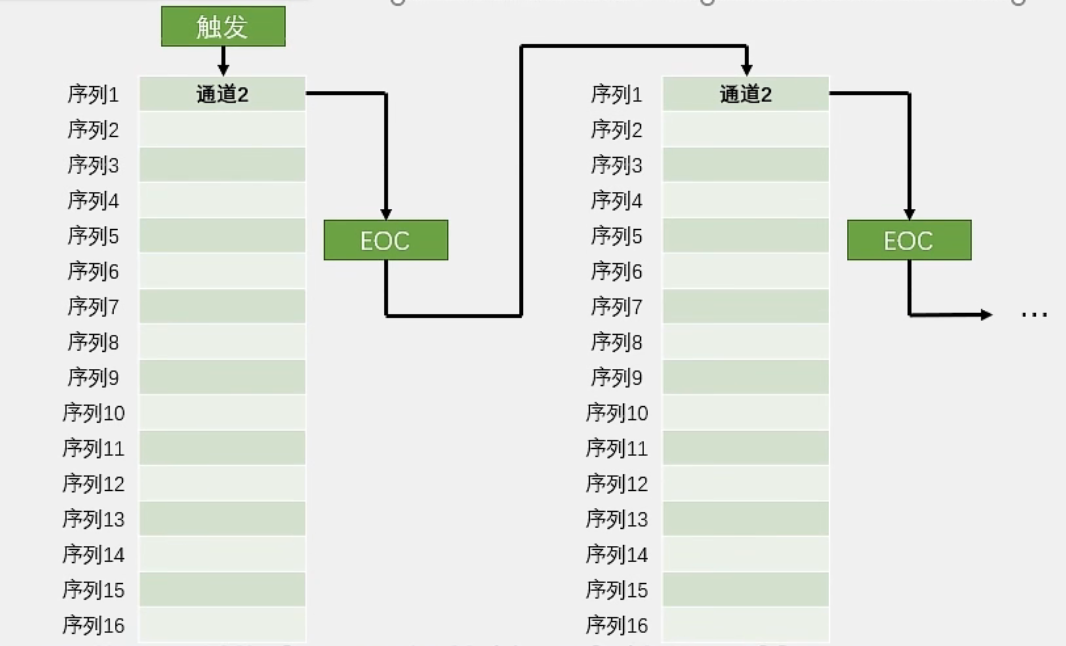

单次转换，非扫描模式

非扫描模式，菜单列表只用第一个，ADC 对通道 2 进行模数转换，转换完成，转换结果放在数据寄存器里，同时给 EOC 标志位置1，转换过程结束。再启动转换，再进行一次。

连续转换，非扫描模式

非扫描模式，菜单列表只用第一个，与单次转换不同的是，它在一次转换结束后不会停止，而是立刻开始下一轮转换，然后一直持续下去。

模式的好处：开始转换之后不需要等待一段时间，一直在转换，不需要手动开始转换。想到读取 AD 值的时候，直接从数据寄存器取就是了。

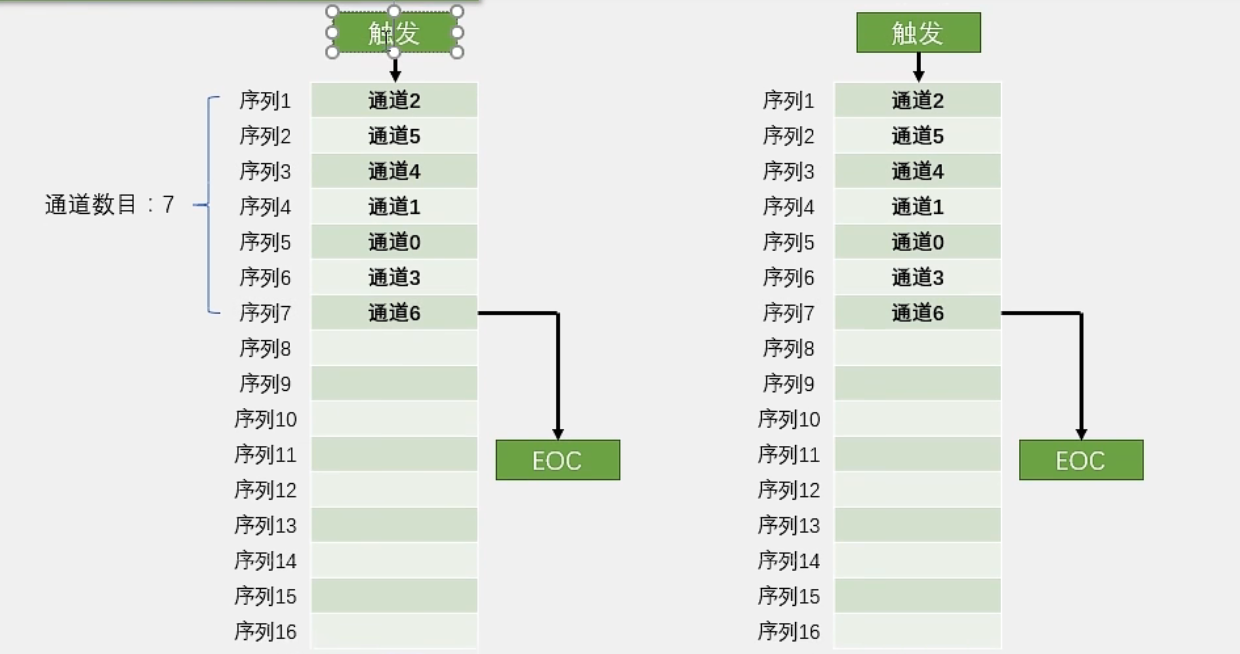

单次转换，扫描模式

这个模式也是单次转换，每触发一次就会停下来。扫描模式，会用到菜单列表，这里每个位置是通道几可以任意指定，并且也是可以重复的。初始化结构体会有一个参数，就是通道数目。转换结果都放在数据寄存器里，为了数据被覆盖就需要用 DMA 将数据挪走。

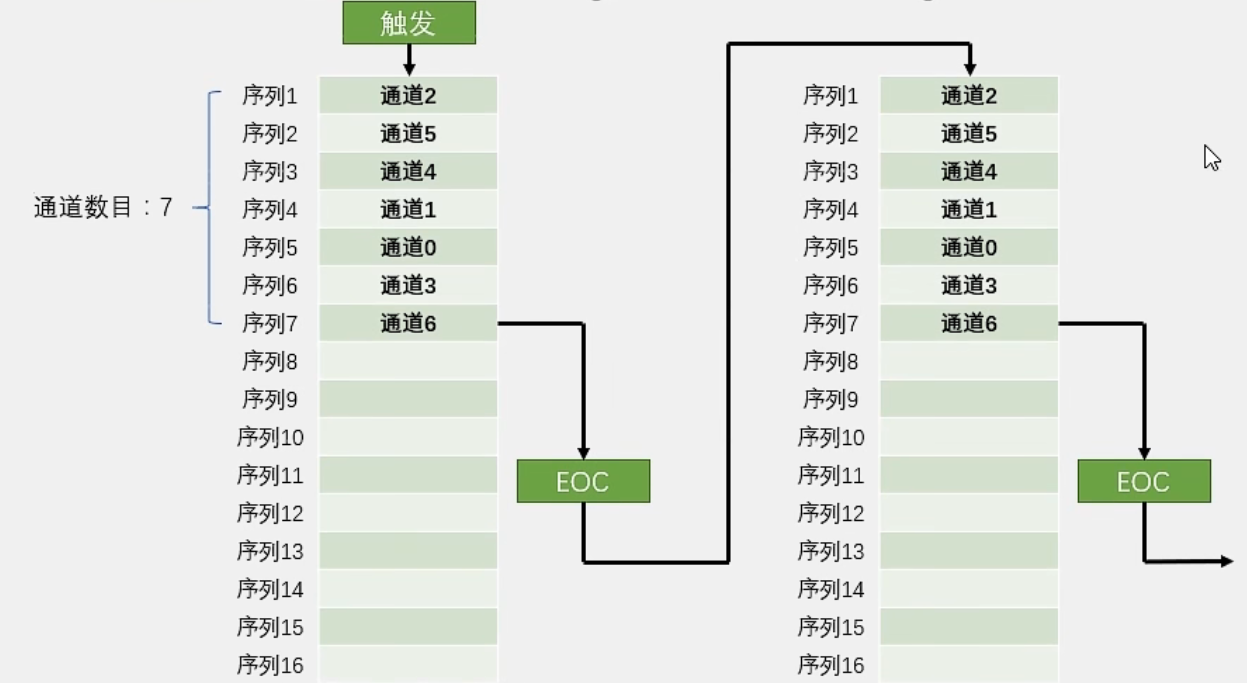

连续转换，扫描模式

同样连续转换，当转换结束后，直接进行下一次转换。还可以有一种模式，间断模式。

作用是，在扫描过程中，每隔几个转换，就暂停一次，需要再次触发，才能继续。

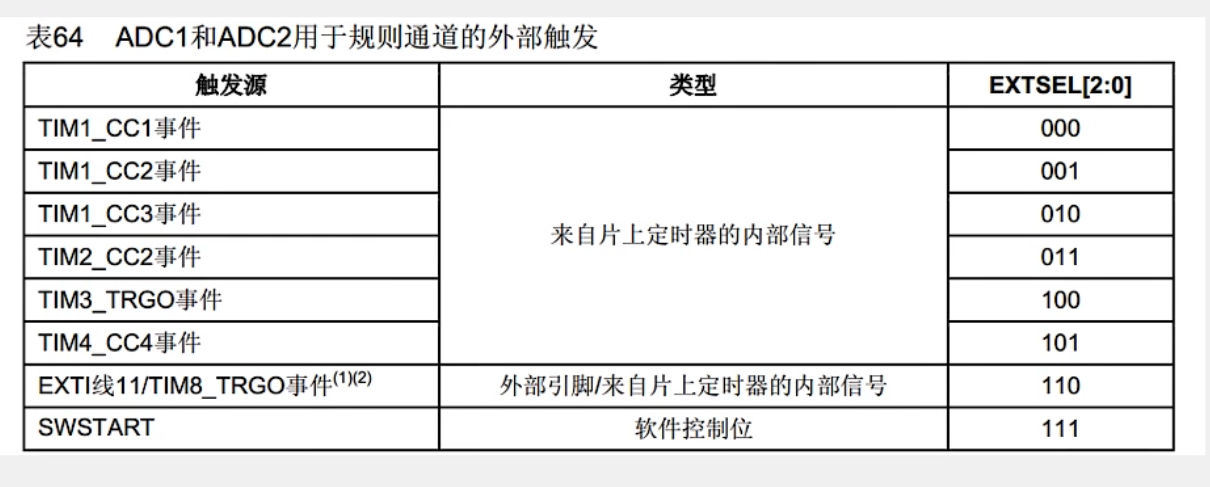

触发控制

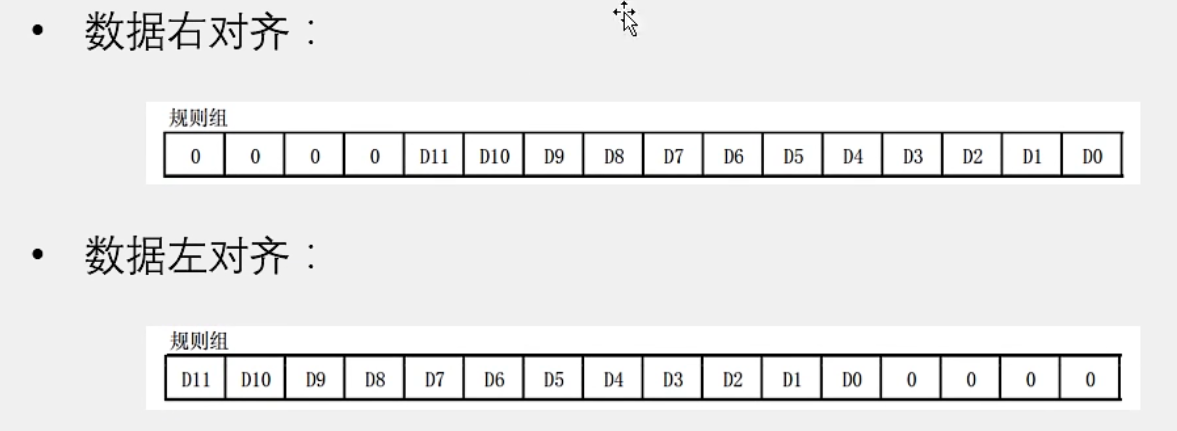

数据对齐

如果觉得 0 ~ 4095 数太大了，就可以做个简单的判断，不需要这么高分辨率，可以选择左对齐，然后把数据的高 8 位取出来，这样就舍弃了后面 4 位的精度，这个 12 位的 ADC 转换为了 8 位 ADC。

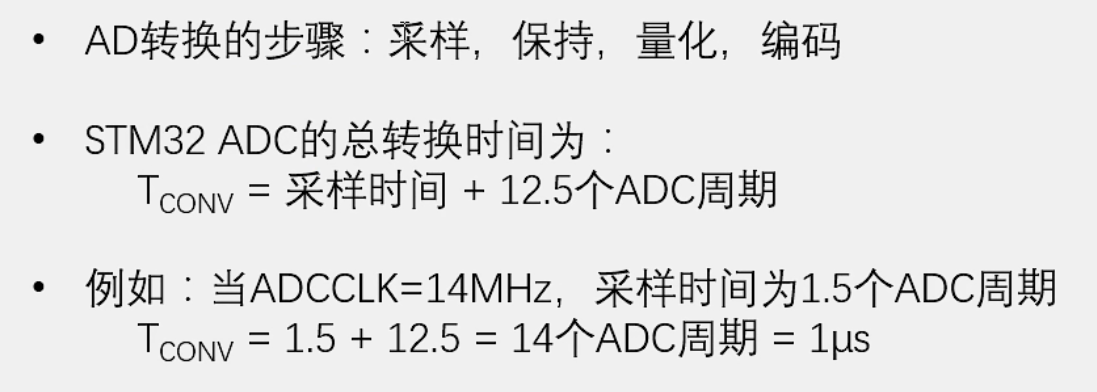

转换时间

一个 ADC 周期为 (1 / 14MHz) us

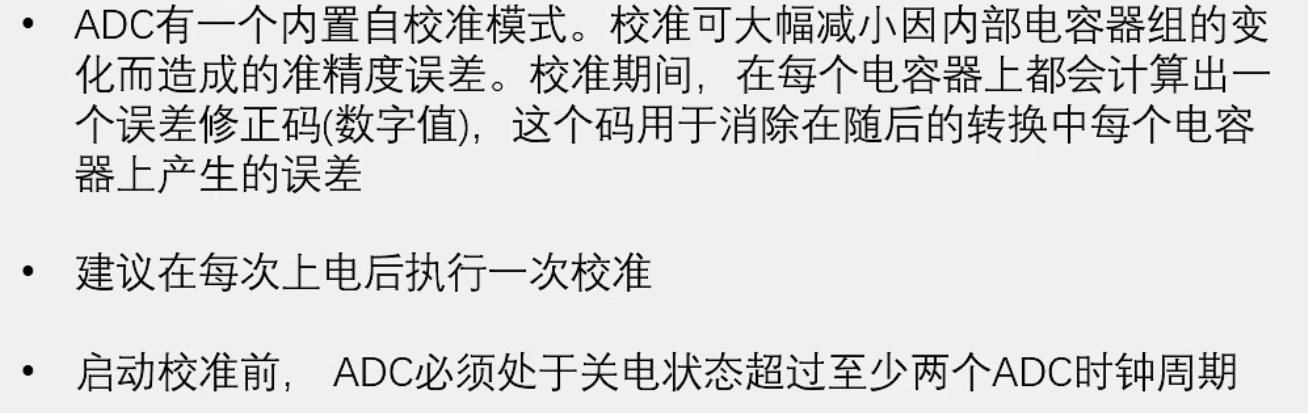

校准

案例-单通道AD转换

步骤
开启 RCC 时钟，包括 ADC 时钟和 GPIO 的时钟，配置 ADCCLK 的分频器
配置 GPIO，把需要用的 GPIO 配置成模拟输入的模式
配置这里的多路开关，把左边的通道接入到右边的规则组列表里。
配置 ADC 转换器结构体配置
开关控制调用 ADC_Cmd 函数开启 ADC

基本函数介绍：

// 配置 ADCCLK 分频器
void RCC_ADCCLKConfig(uint32_t RCC_PCLK2);


void ADC_DeInit(ADC_TypeDef* ADCx);
void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);
void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct);
// 用于 ADC 上电
void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);
// 开启 DMA 输出信号的
void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);
// 中断输出控制 控制某个中断 能不能通往 NVIC
void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);
// 复位校准
void ADC_ResetCalibration(ADC_TypeDef* ADCx);
// 获取复位校准
FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx);
// 开始校准
void ADC_StartCalibration(ADC_TypeDef* ADCx);
// 获取校准状态
FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx);
// ADC_软件开始转换控制 用于软件触发的函数
void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
// ADC_获取软件开始转换状态 就是给 SWSTART位置1，以开始转换的
FlagStatus ADC_GetSoftwareStartConvStatus(ADC_TypeDef* ADCx);
// 配置间断模式 每隔几个通道间隔一次
void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number);
// 是不是启动间断模式
void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
// 填写 菜单 配置 输入通道
void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
// ADC_外部触发转换控制，就是是否允许外部触发转换
void ADC_ExternalTrigConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
// ADC_获取转化值 获取 AD 转换的数据寄存器 读取转换结果就要使用这个函数
uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);
// ADC_获取双模式转换值，这个是 双 ADC 模式读取转换结果的函数
uint32_t ADC_GetDualModeConversionValue(void);
// 配置 注入组 模式
void ADC_AutoInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_InjectedDiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_ExternalTrigInjectedConvConfig(ADC_TypeDef* ADCx, uint32_t ADC_ExternalTrigInjecConv);
void ADC_ExternalTrigInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_SoftwareStartInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
FlagStatus ADC_GetSoftwareStartInjectedConvCmdStatus(ADC_TypeDef* ADCx);
void ADC_InjectedChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
void ADC_InjectedSequencerLengthConfig(ADC_TypeDef* ADCx, uint8_t Length);
void ADC_SetInjectedOffset(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel, uint16_t Offset);
uint16_t ADC_GetInjectedConversionValue(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel);
// 对模拟看门狗进行配置的
// 是否启动看门狗
void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);
// 配置高低阈值
void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold, uint16_t LowThreshold);
// 配置看门的通道
void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel);
// 开启内部的两个通道
void ADC_TempSensorVrefintCmd(FunctionalState NewState);
// 获取标志位状态 参数给 EOC 的标志位，判断 EOC 标志位是不是置1了
FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
// 清除标志位
void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
// 获取中断标志位
ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT);
// 清除中断标志位
void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT);

案例：

void AD_Init(void)
{
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);
     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 在 AIN 模式下，断开GPIO，防止 GPIO 口的输入输出对模拟电压造成干扰
    // AIN 模式 就是 ADC 的专属模式
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    // Rank 规则组序列器里的次序
    // 在规则组菜单列表的第一个位置 写入通道1 这个通道
    // 每个通道可以设置不通的采样时间
    ADC_RegularChannelConfig(ADC1,ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);
    //ADC_RegularChannelConfig(ADC1,ADC_Channel_2, 2, ADC_SampleTime_55Cycles5);

    ADC_InitTypeDef ADC_InitStructure;
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE; // 转换模式
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; // 右对齐
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None ;// 外部触发源 软件触发
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; // 工作模式
    ADC_InitStructure.ADC_NbrOfChannel = 1;// 扫描模式用到几个通道
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;// 扫描模式
    ADC_Init(ADC1, &ADC_InitStructure);
    ADC_Cmd(ADC1, ENABLE);

    ADC_ResetCalibration(ADC1); // 复位校准
    while(ADC_GetResetCalibrationStatus(ADC1) == SET); // 等待复位校准完成
    ADC_StartCalibration(ADC1);// 开始校准
    while(ADC_GetResetCalibrationStatus(ADC1) == SET); // 等待校准是否完成

}

uint16_t AD_GetValue(void)
{
    ADC_SoftwareStartInjectedConvCmd(ADC1, ENABLE);// ADC 转换
    while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET); // 规则组转换结束标志位 等待转换完成
    return ADC_GetConversionValue(ADC1);
}

DMA

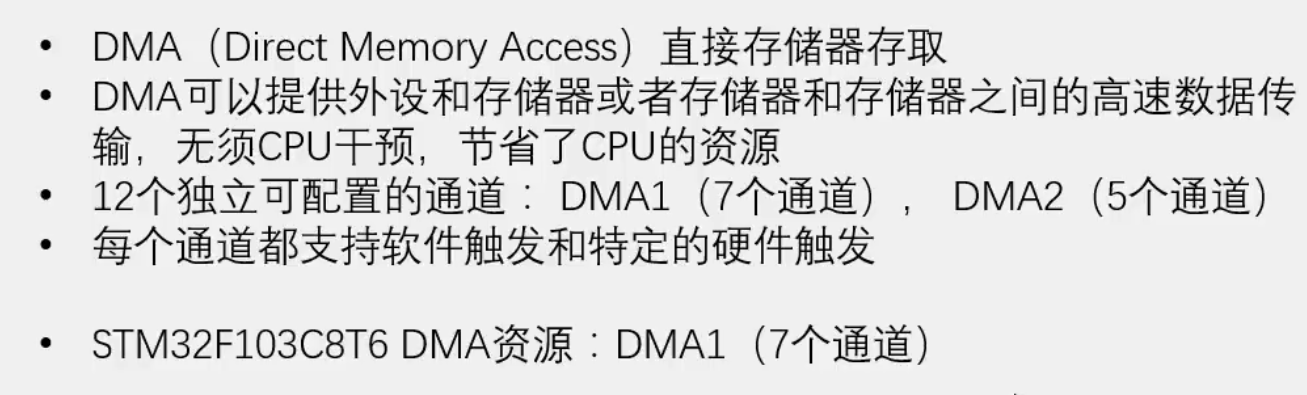

DMA简介

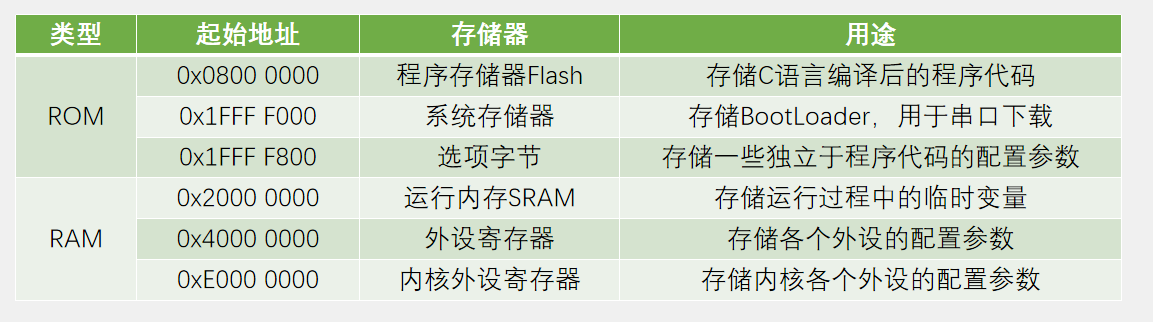

存储器映像

ROM是只读存储器，是一种非易失性、掉电不丢失的存储器
RAM是随机存储器，是一种易失性、掉电丢失的存储器

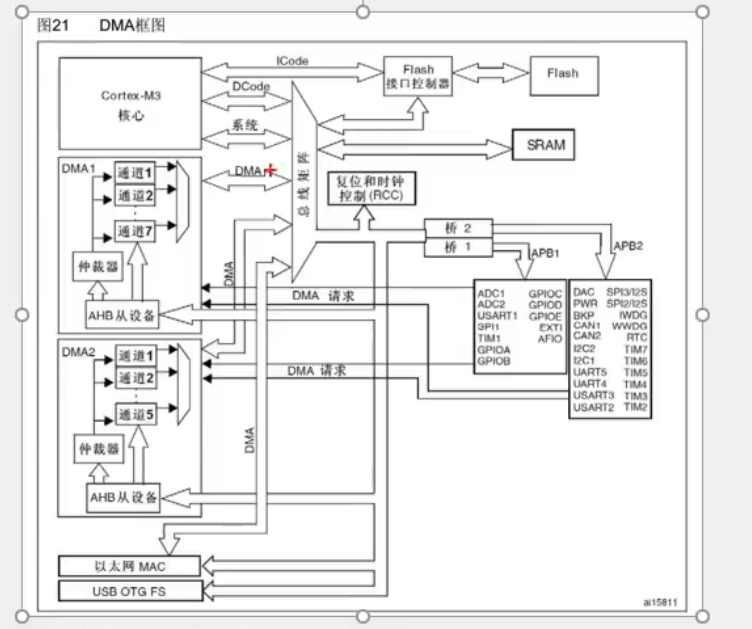

DMA框图

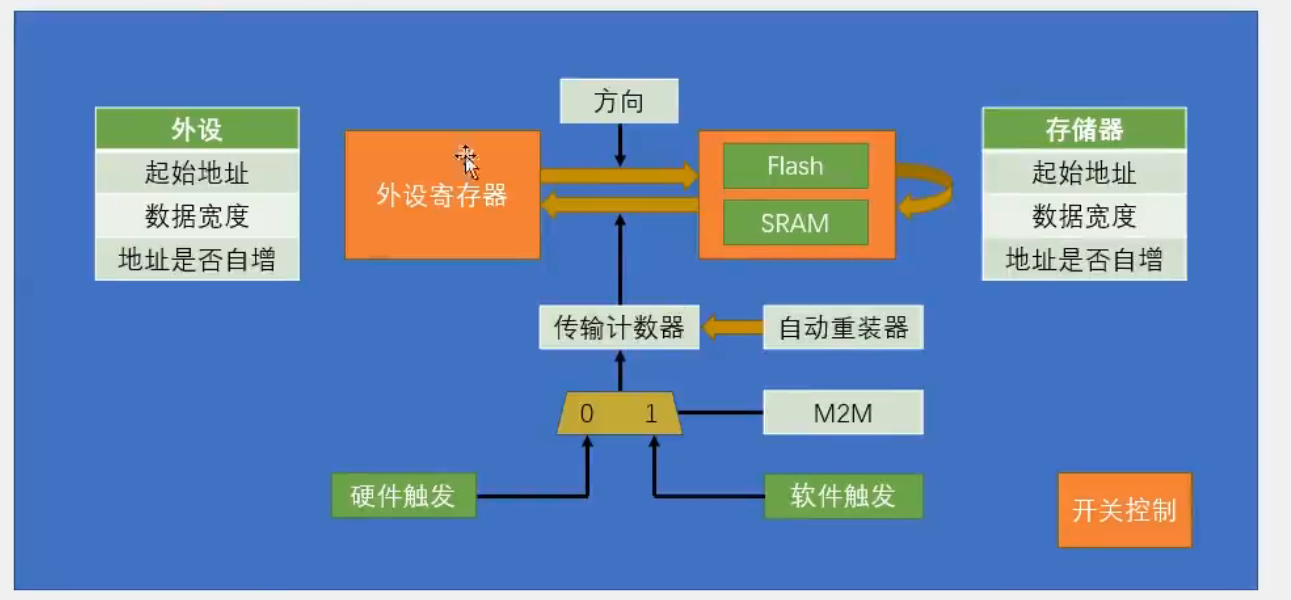

DMA基本结构

起始地址，决定了数据是从哪里来，到哪里去
数据宽度，指定一次转运要按照多大的数据宽度来进行，它可以选择字节Byte(8位)、半字HalfWord(16位)和字Word(32位)
地址是否自增，指定一次转运完成后，下一次转运，是不是要把地址移动到下一个位置去
传输计数器，用来指定我总共需要转运几次，自减计数器，比如5就是，转运5次到0不再转运，之前的自增地址，也会恢复到起始地址的位置
自动重装器，传输计数器减到0之后，是否要自动恢复到初始值，不用就是单次模式，用就是循环模式

注意：写传输计数器时，必须要先关闭 DMA，再进行。不能再 DMA 开启时，写传输计数器，这是手册里的规定

DMA请求

EN位代表开关控制 1 —> 启动 DMA 0 –> 关闭DMA
MEM2MEM ——> 1 时为软件触发 0 是为硬件触发

数据宽度与对齐

如果把小的数据转到大的里面去，高位就会补0，如果把大的数据转到小的里面去，高位会被舍弃掉。数据宽度一样，就不会影响。

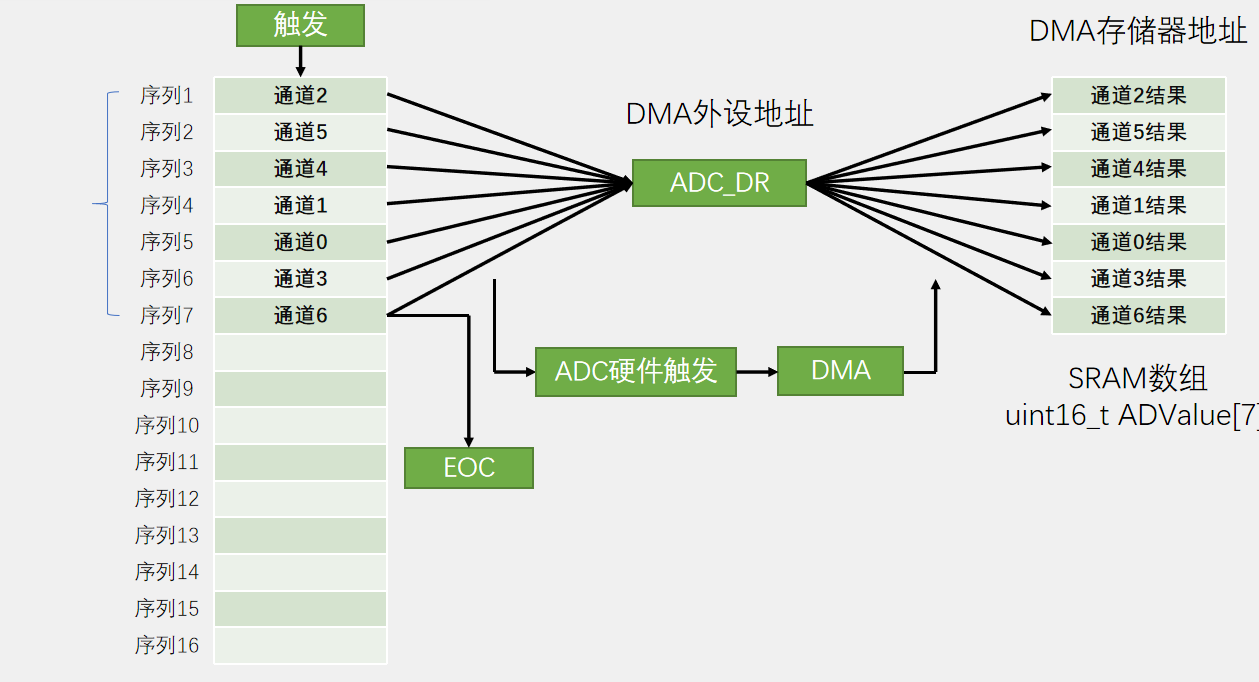

ADC扫描模式+DMA

ADC的转运时机，需要和 ADC 单个通道转换完成同步，所以 DMA 的触发选择 ADC 的触发。
ADC 的扫描模式，在每个单独的通道转换完成之后，没有任何标志位，也不会触发中断。虽然单个通道转换完成之后，不产生任何标志位和中断，但是它应该会产生 DMA 请求，去触发 DMA 转运。单个通道的DMA肯定有有。

DMA基本库函数

// 恢复缺省配置
void DMA_DeInit(DMA_Channel_TypeDef* DMAy_Channelx);
// DMA 初始化
void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);
// DMA 结构体初始化
void DMA_StructInit(DMA_InitTypeDef* DMA_InitStruct);
// 开启 DMA
void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);
// 中断输出使能
void DMA_ITConfig(DMA_Channel_TypeDef* DMAy_Channelx, uint32_t DMA_IT, FunctionalState NewState);
// DMA_设置当前数据寄存器
void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);
// DMA_获取当前数据寄存器 返回传输计数器的值
uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);
// 获取标志位状态
FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);
// 清除标志位
void DMA_ClearFlag(uint32_t DMAy_FLAG);
// 获取中断状态
ITStatus DMA_GetITStatus(uint32_t DMAy_IT);
// 清除中断挂起位
void DMA_ClearITPendingBit(uint32_t DMAy_IT);

案例1：数据转运

如果选择的是硬件触发，不要忘了在对应的外设调用一下XXX_DMACmd,开启一下触发信号的输出。如果需要 DMA 的中断，那就调用 DMA_ITConfig，开启输出,再在NVIC里，配置相应的中断通道，然后写中断函数就行了。最后，在运行的过程中，如果转运完成。传输计数器清0了。这时想再给传输计数器赋值的话，就 DMA 失能、写传输计数器、DMA使能，这样就行了。

串口接收多字节数据包

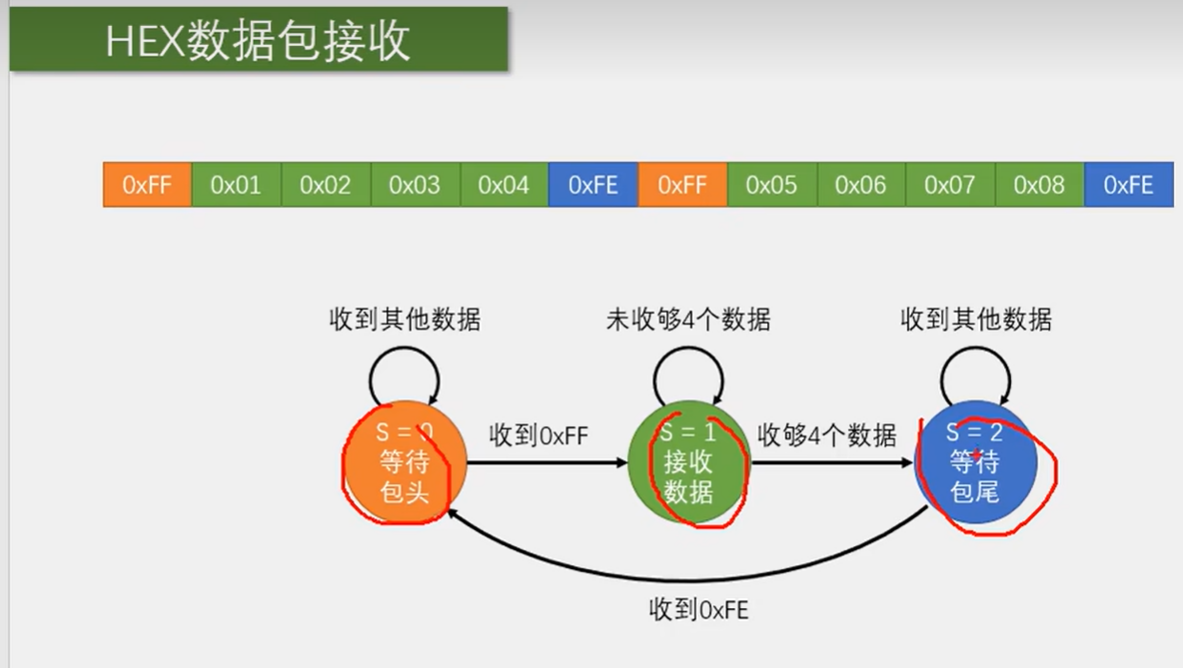

HEX数据包接收——状态机

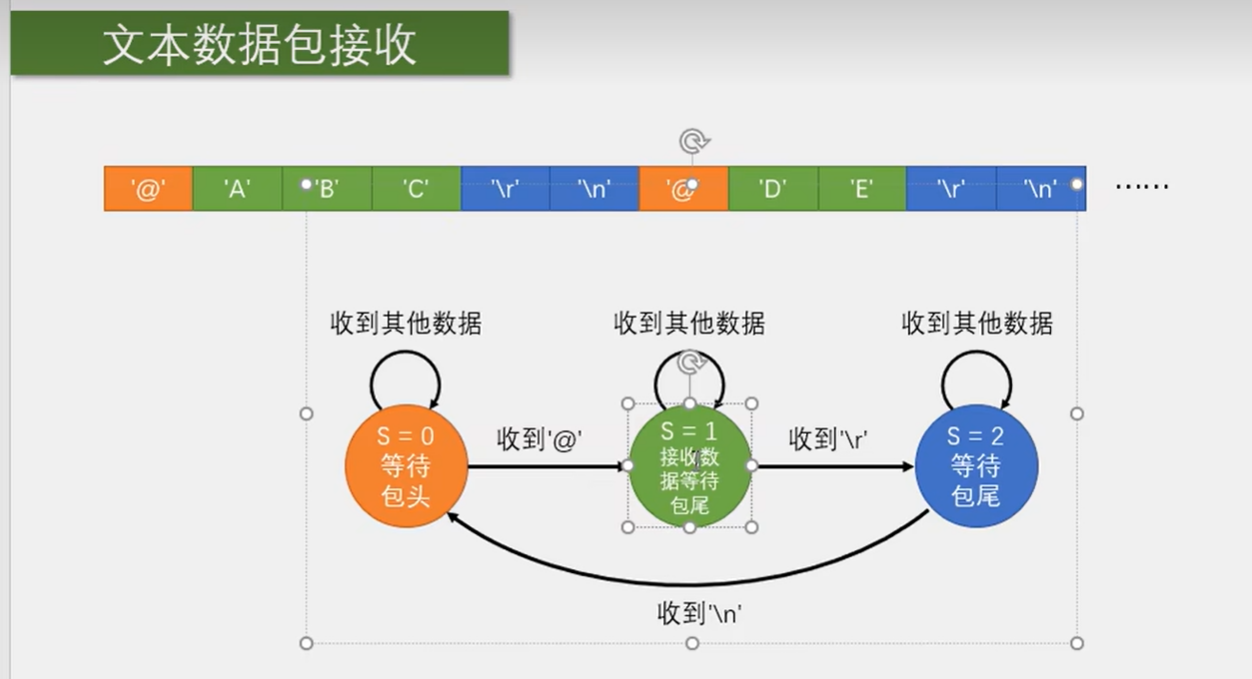

文本数据包接收

定时器

定时器简介

Timer 定时器
定时器可以对输入的时钟进行计数，并在计算值达到设定值时触发中断
16位计数器预分频器自动重装寄存器的时基单元，在 72MHz计数时钟下可以实现最大 59.65s 的定时
不仅具备基本的定时中断功能，而且还包含内外时钟源的选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型

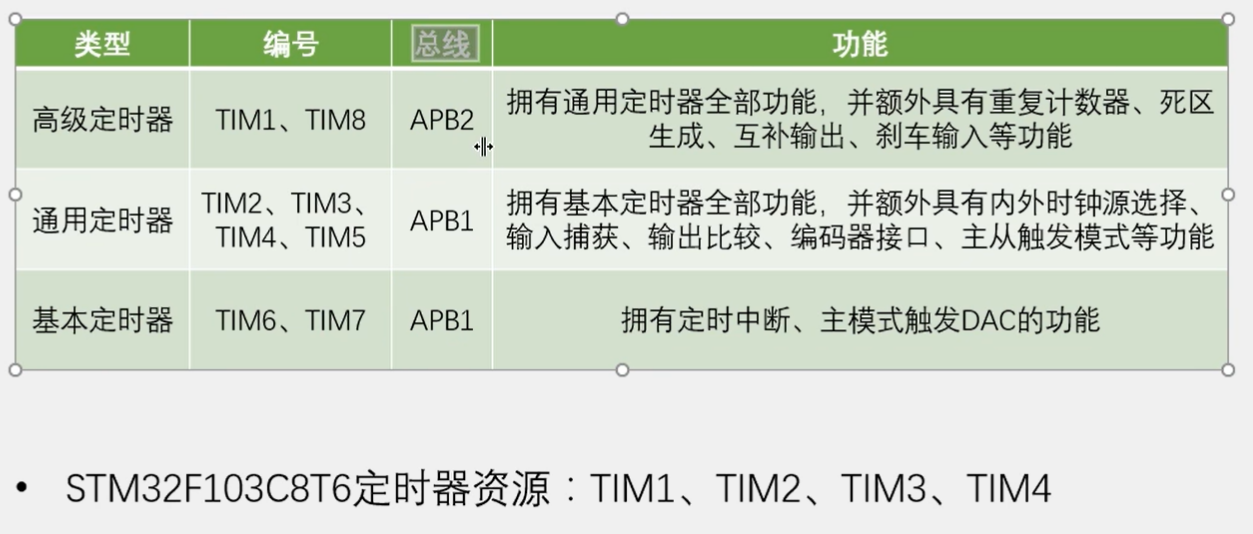

定时器类型

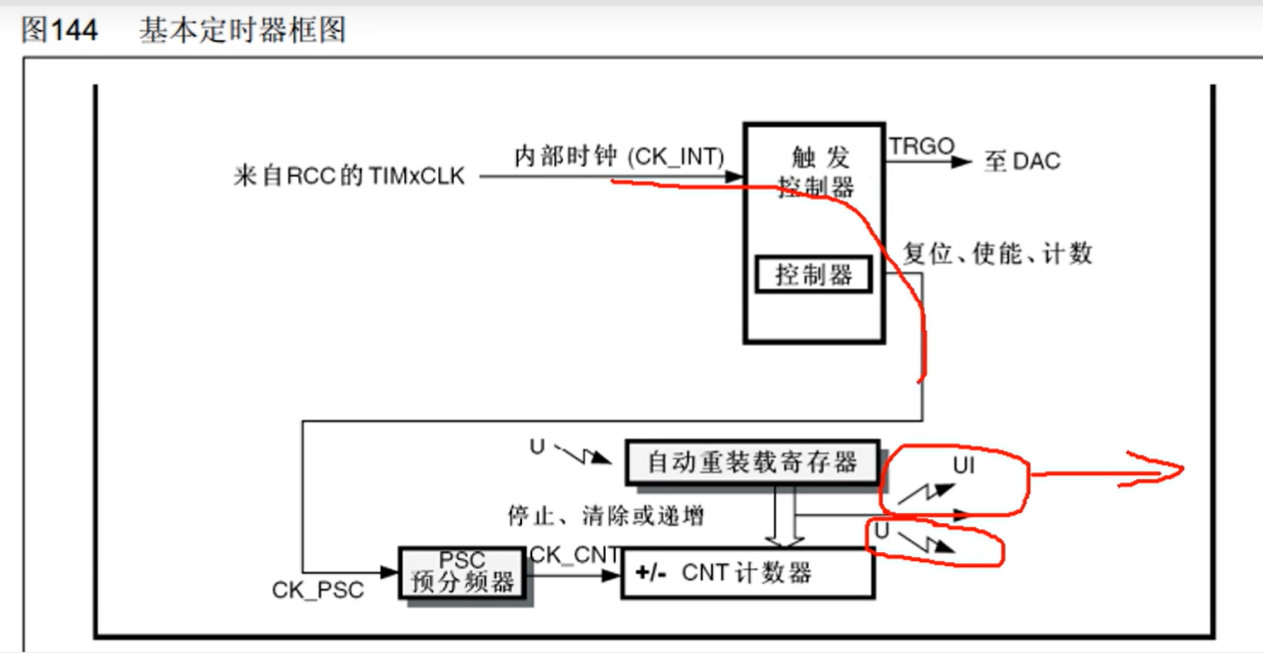

定时器的基本框架图

自动重装值是固定不变的，当计数值等于自动重装值时，也就是计时时间到了

主模式触发 DAC 功能数模转换器 ( Digital to Analog Converter )
能让内部的硬件在不受程序的控制下实现自动运行

通用定时器和高级定时器还支持向下技术模式和中央对齐模式

向下计数模式就是从重装值开始，向下自减，减到0之后，回到重装值同时申请中断

RCC时钟树

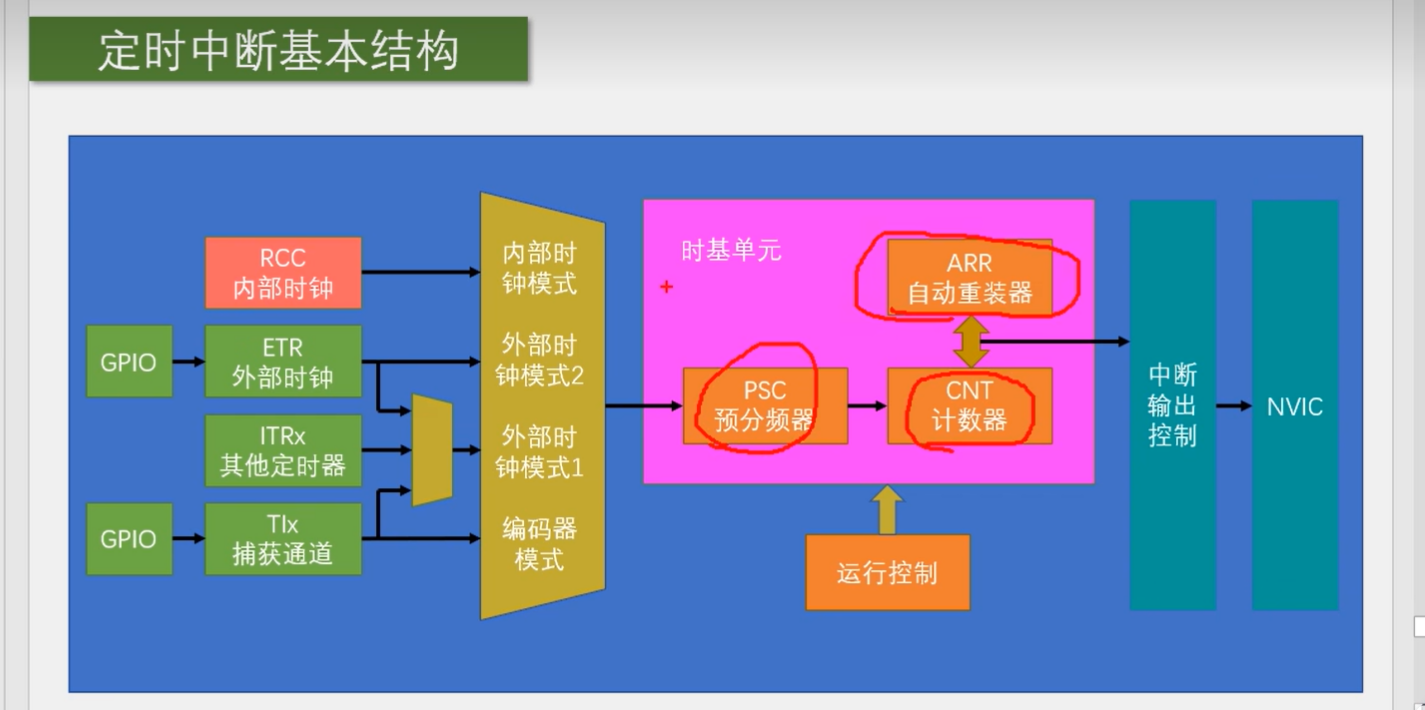

定时中断的基本结构

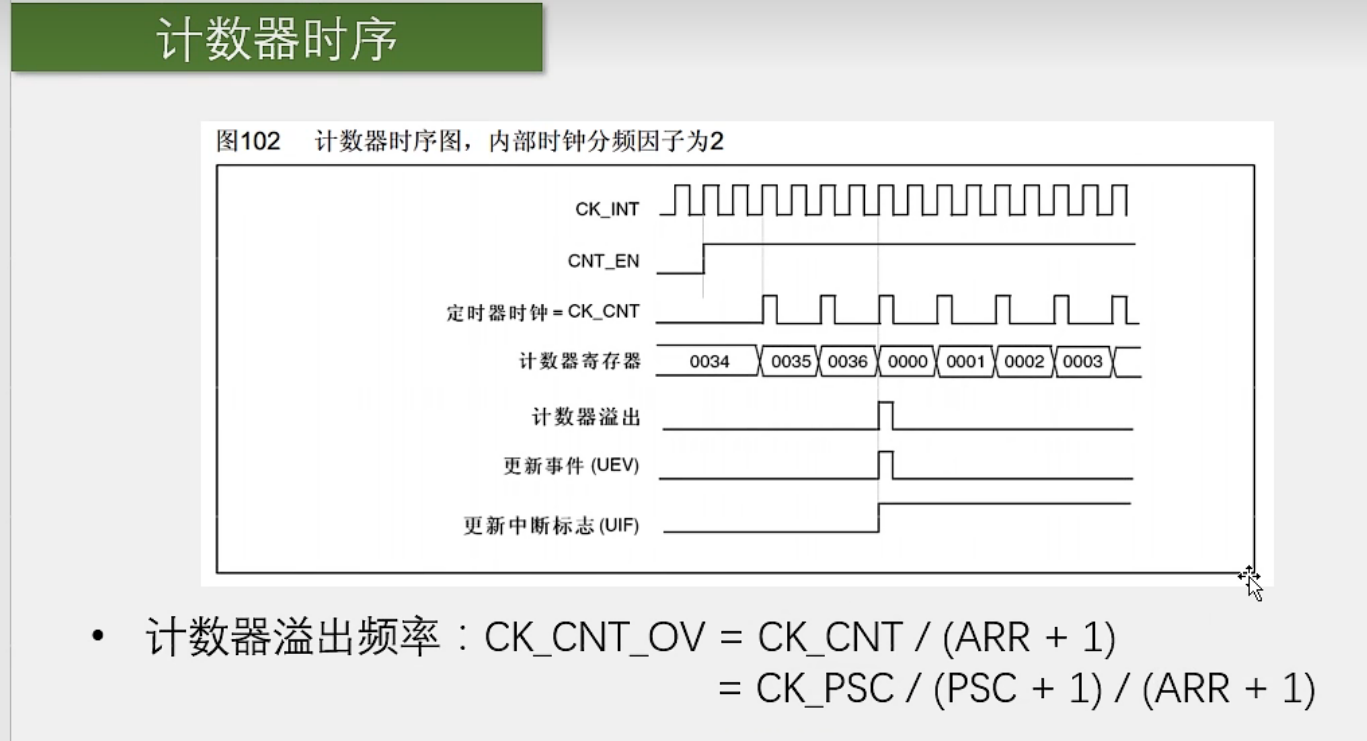

计数器时序

基本函数介绍

// 恢复 缺省配置
void TIM_DeInit(TIM_TypeDef* TIMx);
// 时基单元初始化 配置时基单元
void TIM_TimeBaseInit(TIM_TypeDef* TIMx, TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);

// 结构体变量初始化
void TIM_TimeBaseStructInit(TIM_TimeBaseInitTypeDef* TIM_TimeBaseInitStruct);
// 使能控制器 运行控制
void TIM_Cmd(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState);
// 用来使能中断输出信号 中断输出控制
void TIM_ITConfig(TIM_TypeDef* TIMx, uint16_t TIM_IT, FunctionalState NewState);。
// 选择内部时钟
void TIM_InternalClockConfig(TIM_TypeDef* TIMx);
// 选择 ITRx 其它定时器的时钟
void TIM_ITRxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource);
// 选择 TIx 捕获通道的时钟
void TIM_TIxExternalClockConfig(TIM_TypeDef* TIMx, uint16_t TIM_TIxExternalCLKSource,
               uint16_t TIM_ICPolarity, uint16_t ICFilter); // 极性选择和滤波器
// 选择 ETR 通过外部时钟模式1输入的时钟
void TIM_ETRClockMode1Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler, uint16_t TIM_ExtTRGPolarity,
                             uint16_t ExtTRGFilter);
// 选择 ETR 通过外部时钟模式2输入的时钟
void TIM_ETRClockMode2Config(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler,
             uint16_t TIM_ExtTRGPolarity, uint16_t ExtTRGFilter);
// 单独用来配置 ETR 引脚的预分频器 极性 滤波器这些参数
void TIM_ETRConfig(TIM_TypeDef* TIMx, uint16_t TIM_ExtTRGPrescaler,     uint16_t TIM_ExtTRGPolarity,uint16_t ExtTRGFilter);
// 写预分频值
void TIM_PrescalerConfig(TIM_TypeDef* TIMx, uint16_t Prescaler,         uint16_t TIM_PSCReloadMode);
// 改变计数器的计数模式
void TIM_CounterModeConfig(TIM_TypeDef* TIMx, uint16_t TIM_CounterMode);
void TIM_SelectInputTrigger(TIM_TypeDef* TIMx, uint16_t TIM_InputTriggerSource);
// 自动重装器预装功能配置
void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);
// 给计数器写入一个值
void TIM_SetCounter(TIM_TypeDef* TIMx, uint16_t Counter);
// 手动设置一个自动重装值
void TIM_SetAutoreload(TIM_TypeDef* TIMx, uint16_t Autoreload);

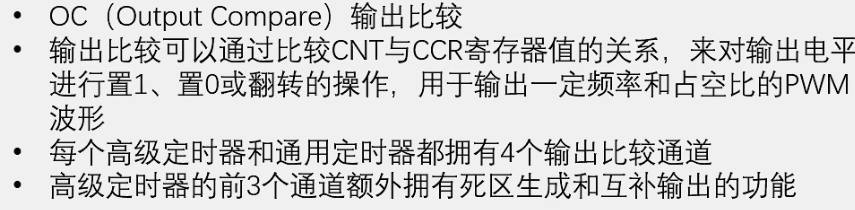

输出比较简介

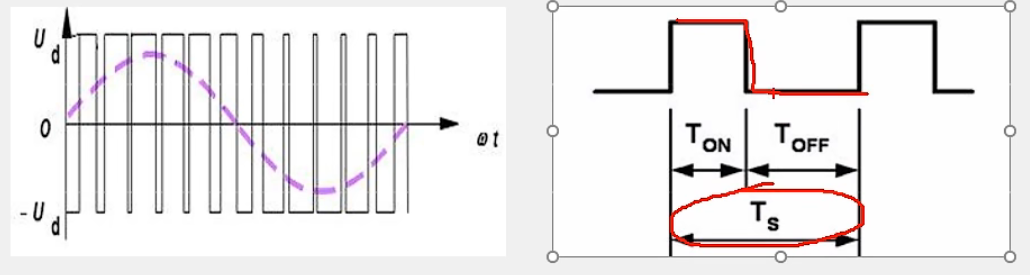

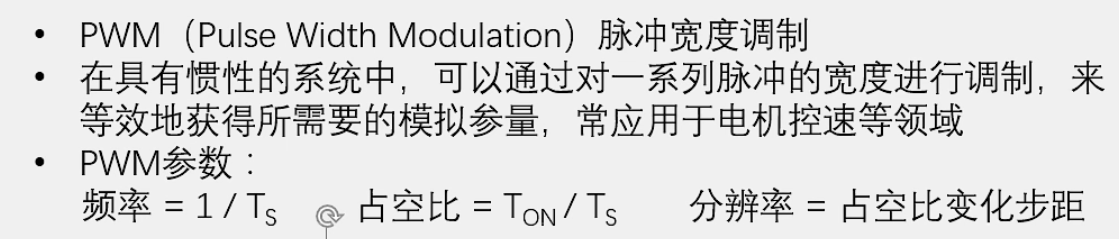

PWM比较

TS 是高低电平变换的一个周期
如果一个高电平是 5V 低电平是 0 V 那么在占空比 50% 情况下大约的平均电压为 2.5V
分辨率就是占空比变化的精细程度比如占空比 1.1% 1.2% 1.3%… 以分辨率为 1% 变化

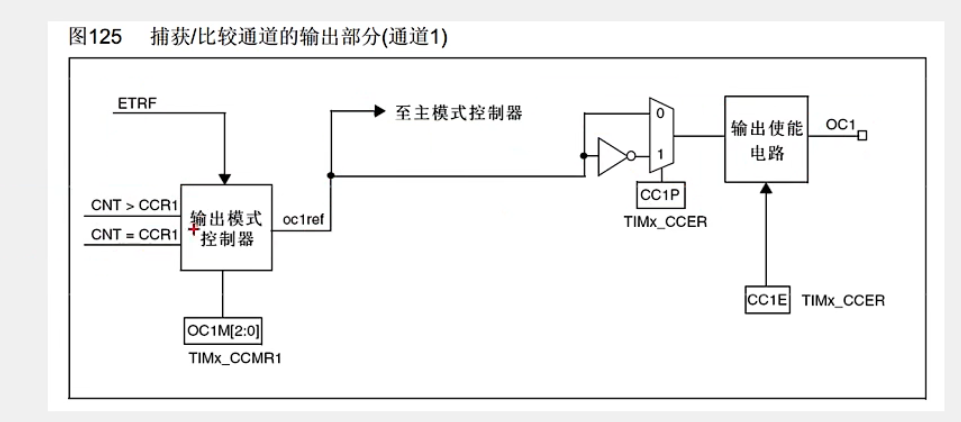

输出比较通道（通用）

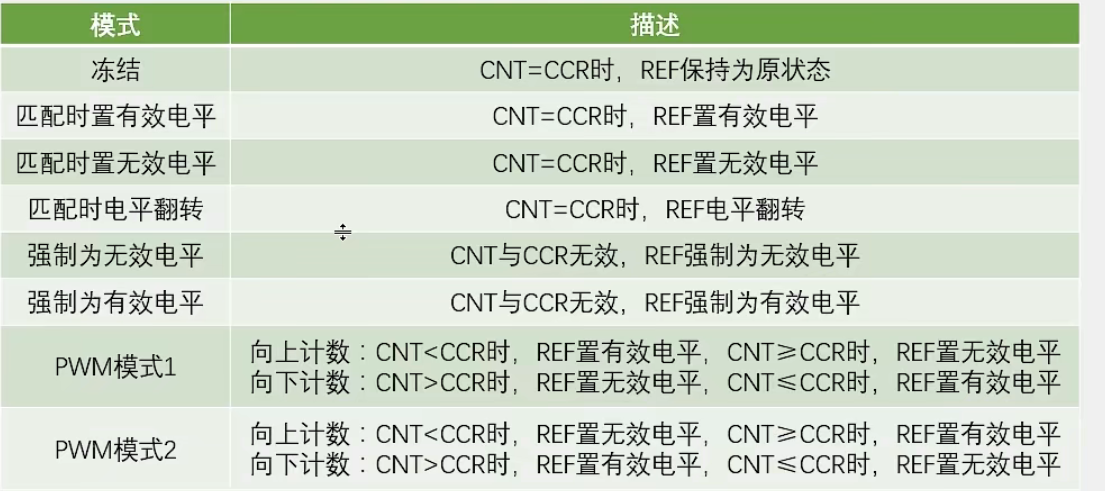

输出比较模式

冻结：本质是 CNT、CCR 无效，使用情况 -> 如果正在输出 PWM 波，突然想暂停一会儿，就可以设置为冻结模式，输出暂停，高低电平保持不变
匹配时电平翻转：可以输出高低电平是相等时间，占空比为 50% 的波形。输出波形的频率 = 更新频率 / 2
PWM模式：通过设置 CCR 和重装值设置占空比

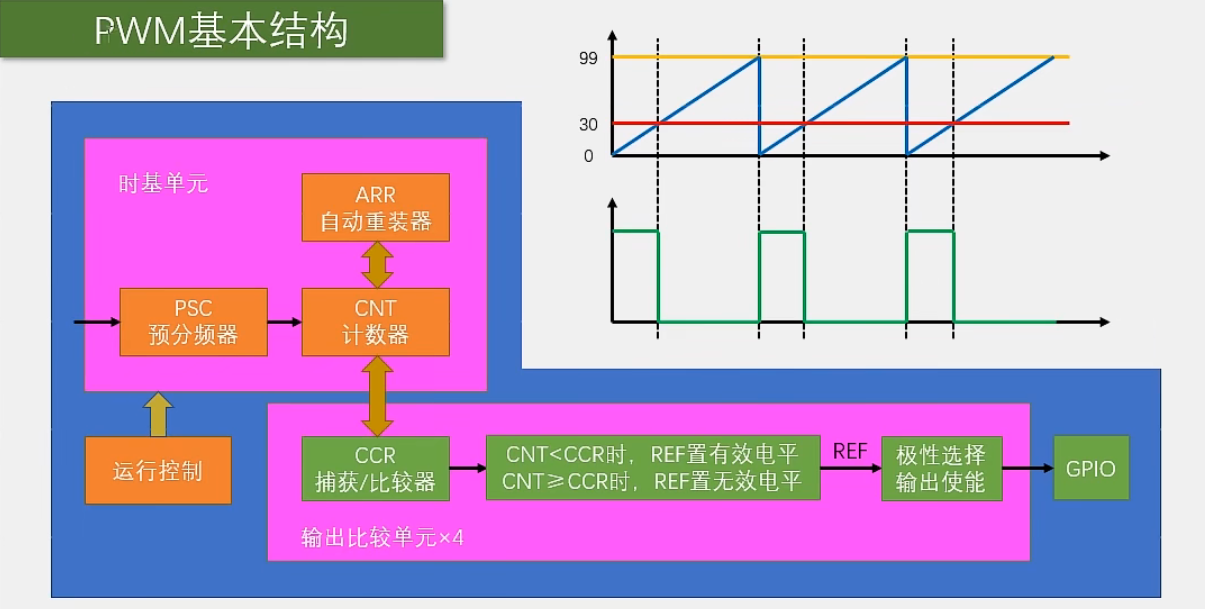

PWM的输出结构

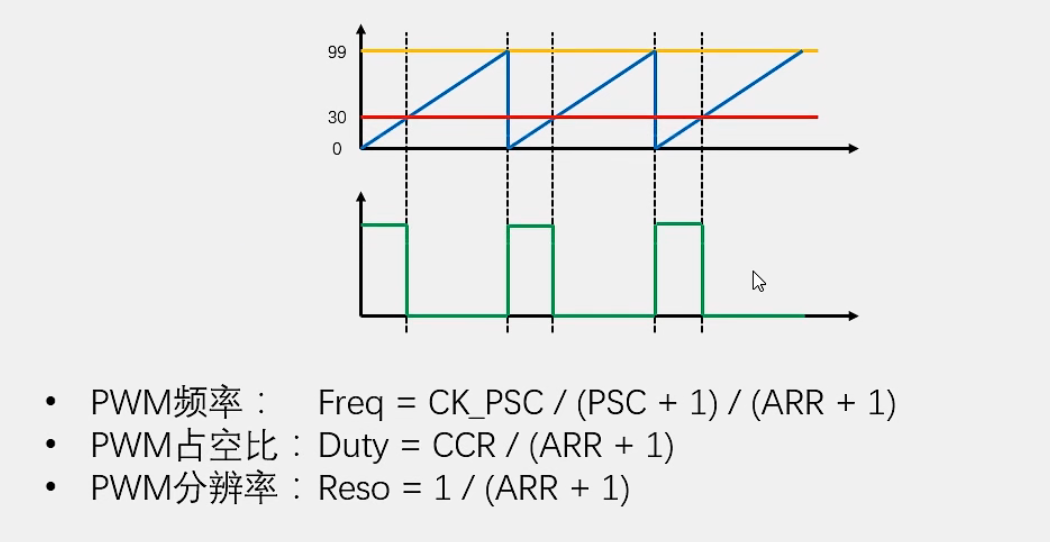

参数计算

PWM 频率 = 计数器的更新频率
上图中0 - 29 为高电平

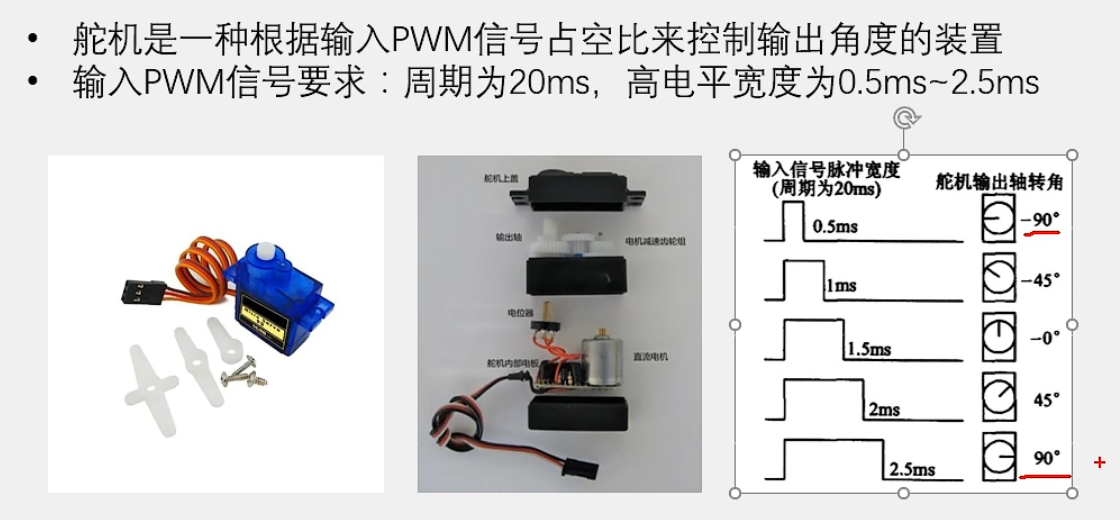

舵机介绍

配置函数补充

// 输出比较配置
void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_ICInit(TIM_TypeDef* TIMx, TIM_ICInitTypeDef* TIM_ICInitStruct);
// 用来给输出比较结构体赋一个默认值
void TIM_OCStructInit(TIM_OCInitTypeDef* TIM_OCInitStruct);
// 用来配置强制输出模式
void TIM_ForcedOC1Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC2Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC3Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC4Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
// 用来配置 CCR 寄存器的预装功能
// 影子寄存器 写入的值不会立即生效 而是在更新时间才会生效
void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC3PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC4PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
// 用来配置 快速使能的
void TIM_OC1FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC2FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC3FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC4FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
// 外部事件 清除 REF 信号
void TIM_ClearOC1Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC2Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC3Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
void TIM_ClearOC4Ref(TIM_TypeDef* TIMx, uint16_t TIM_OCClear);
// 单独设置输出比较的极性
void TIM_OC1PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
// 这里带 N 的就是高级定时器互补通道的配置
void TIM_OC1NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC2PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC2NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC3PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC3NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC4PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
// 单独修改输出使能参数的
void TIM_CCxCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCx);
void TIM_CCxNCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCxN);
// 选择输出比较模式
void TIM_SelectOCxM(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_OCMode);
// 用来单独更改 CCR 寄存器值的函数 重要
void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);
// 这个函数仅高级定时器使用 在使用高级定时器输出 PWM 时，需要调用这个函数 使能主输出 否则 PWM 将不能正常输出
void TIM_CtrlPWMOutputs(TIM_TypeDef* TIMx, FunctionalState NewState);

补充：

// 引脚重映射
void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);

// PA0 换到 PA15
GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2,ENABLE);
// GPIO_Remap_SWJ_JTAGDisable 解除引脚复用
// 解除 PA15 的引脚复用功能 才能使用 GPIO
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

如果重映射的引脚正好是调试端口三句话都得加上

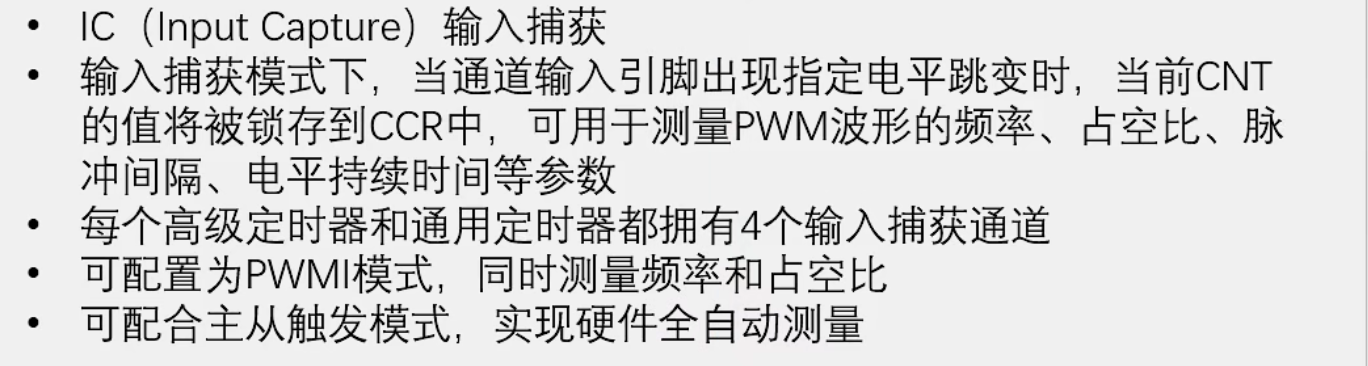

输入捕获

简介

频率测量

测频法适合测量高频信号，测周法适合测量低频信号

I2C通信

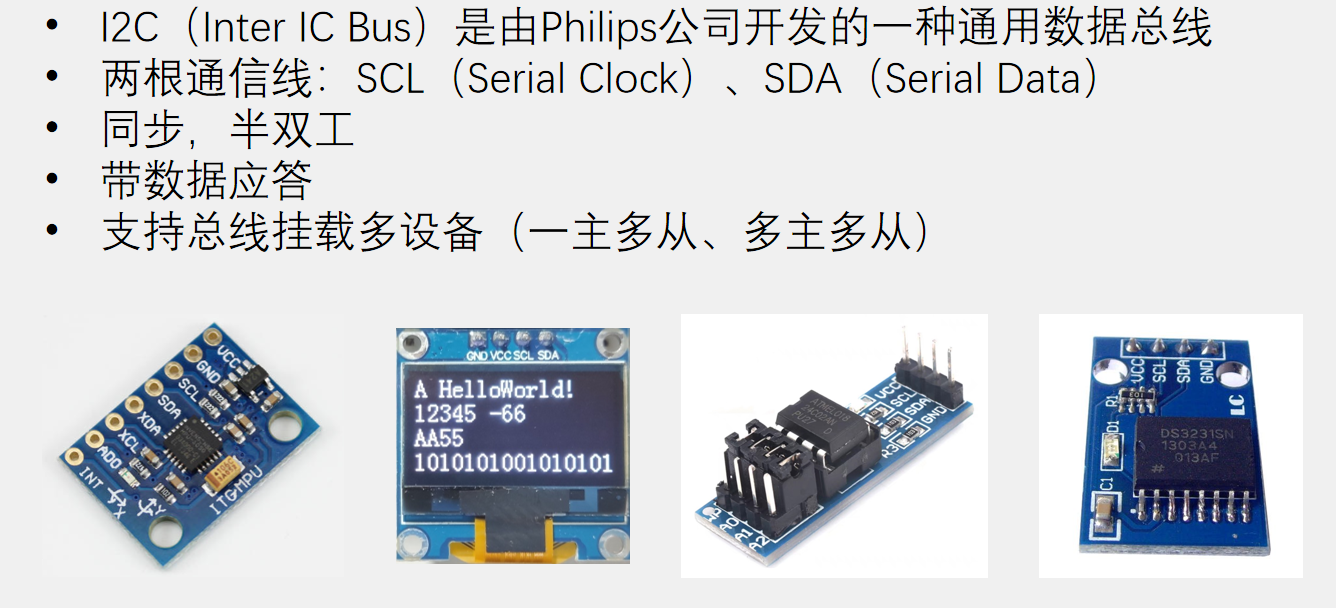

基本介绍

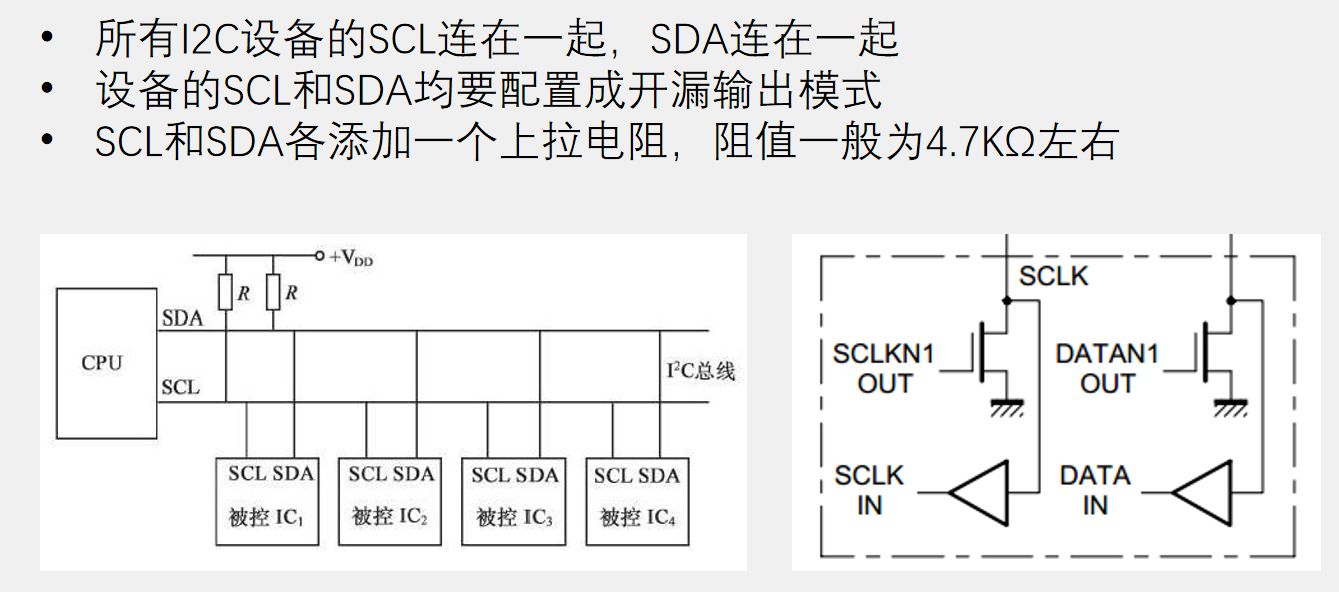

硬件电路

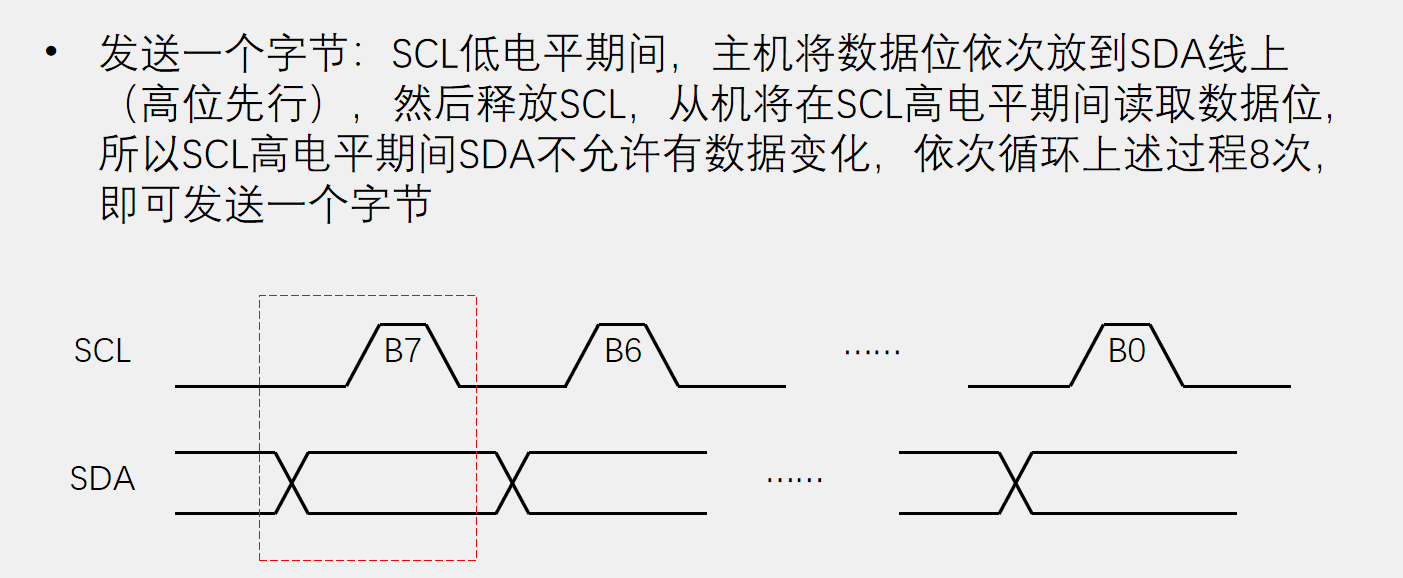

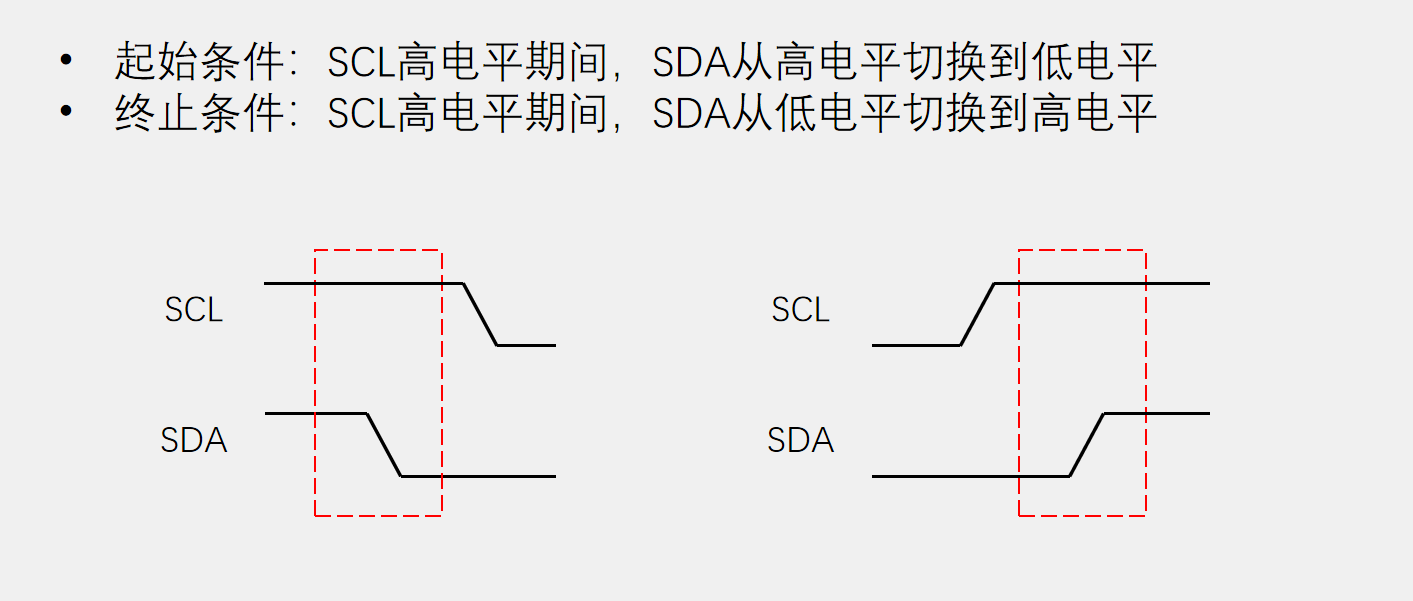

I2C时序基本单元

SCL低电平主机放数据，高电平从机读数据

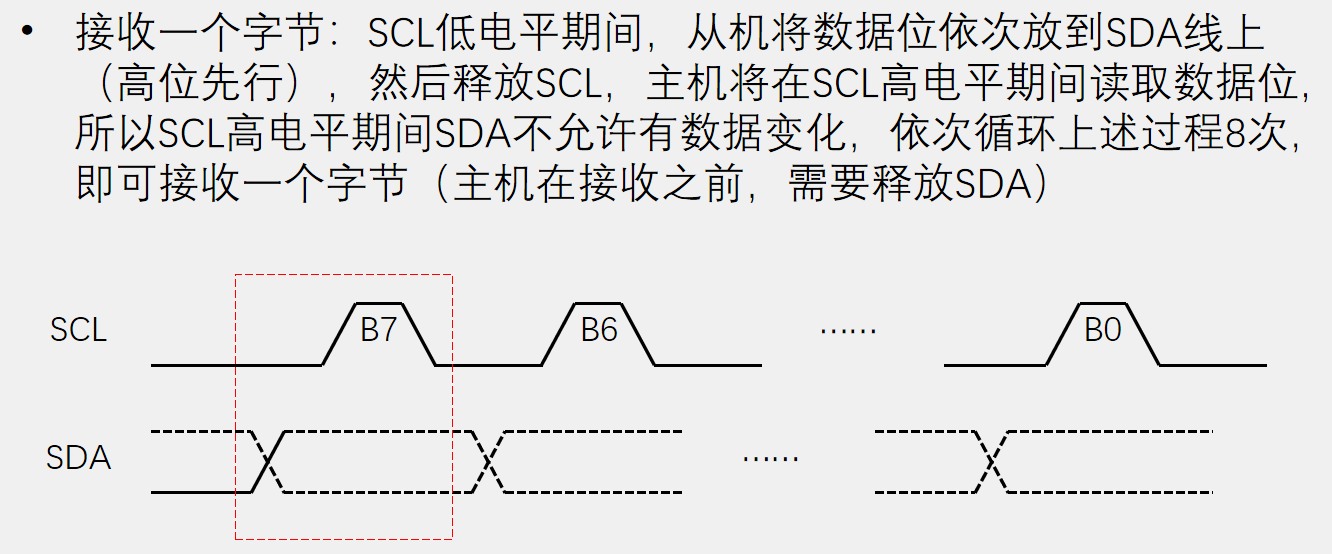

SCL低电平从机放数据，高电平主机读数据。

SPI通信

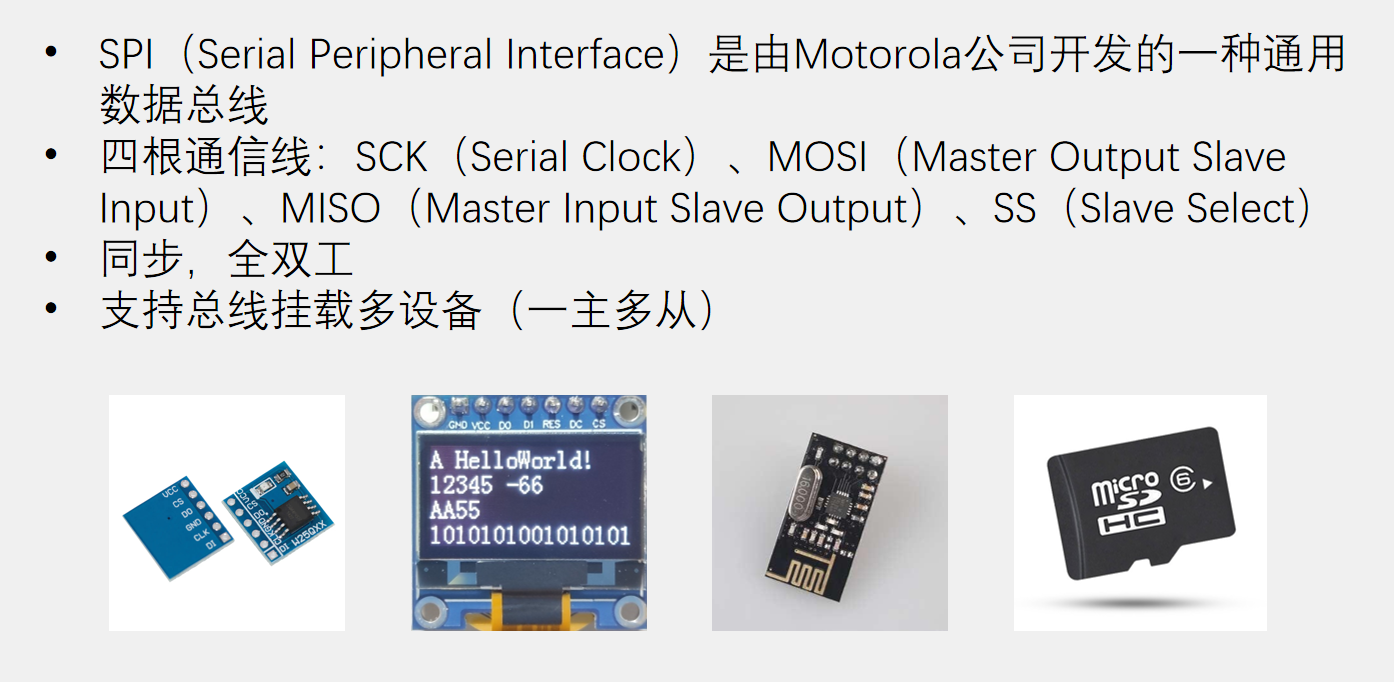

基本介绍

SCK( SCLK,CLK,CK )：串行时钟线
MOSI( DI )：主机输出从机输入
MISO( DO )：主机输入从机输出
SS( NSS,CS )：从机选择

SPI 没有应答机制的设计，发送就发送接收就接收，不管你是否存在。

有几个从机就开几条SS，所有人一人一条SS线，需要用到哪一根，就接到那一根的SS线，低电平代表我要找你了.

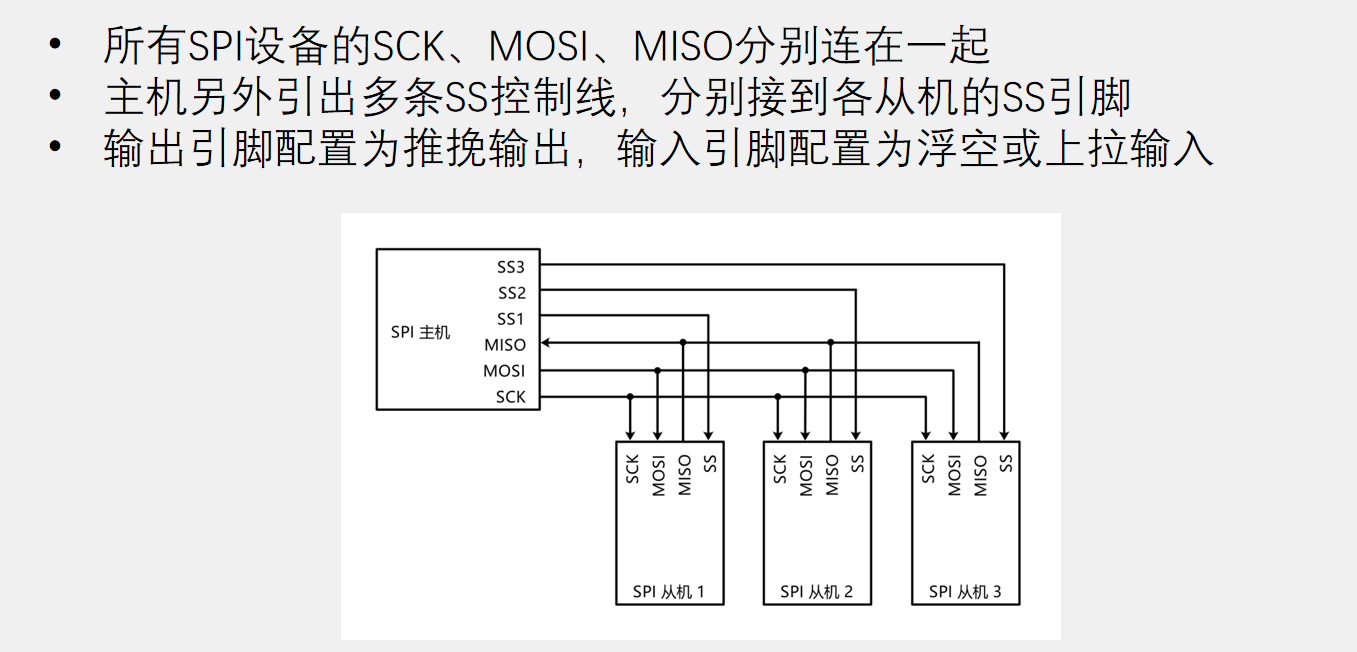

硬件电路

高阻态：高阻态这是一个数字电路里常见的术语，指的是电路的一种输出状态，既不是高电平也不是低电平。如果高阻态再输入下一级电路的话，对下级电路无任何影响，和没接一样，如果用万用表测的话有可能是高电平也有可能是低电平，随它后面接的东西定。
高阻态的实质：电路分析时高阻态可做开路理解，你可以把它看作输出（输入）电阻非常大。

它的极限可以认为悬空，也就是说理论上高阻态不是悬空，它是对地或对电源电阻极大的状态。而实际应用上与引脚的悬空几乎是一样的。

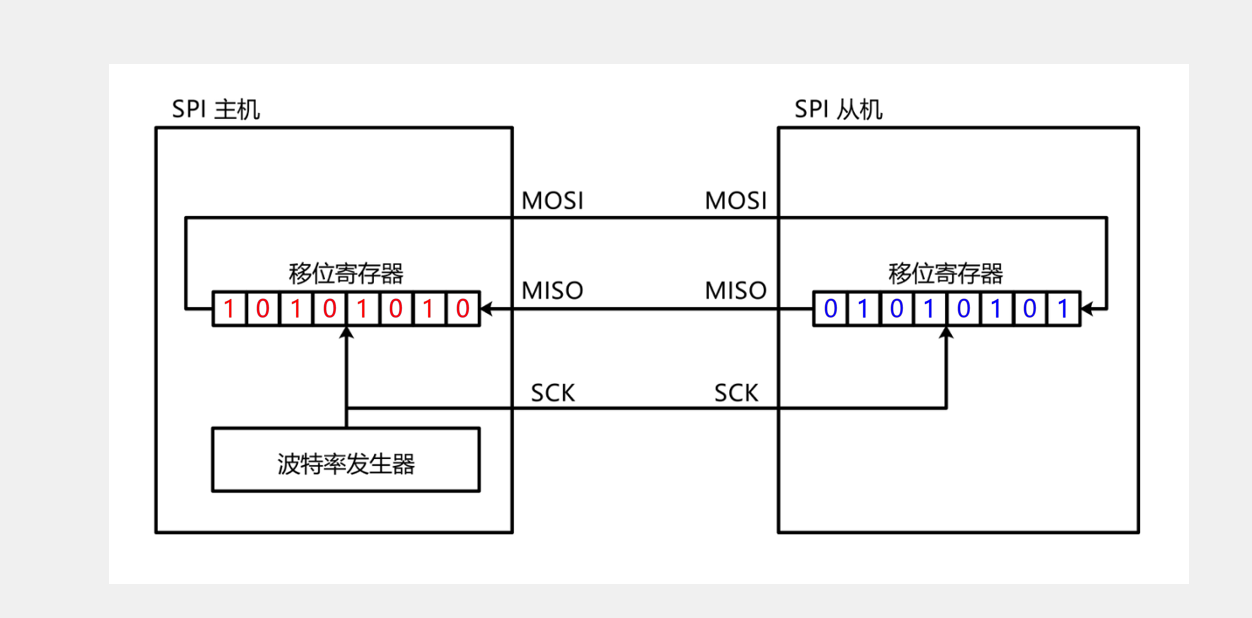

移位示意图

SPI 高位先行向左移位

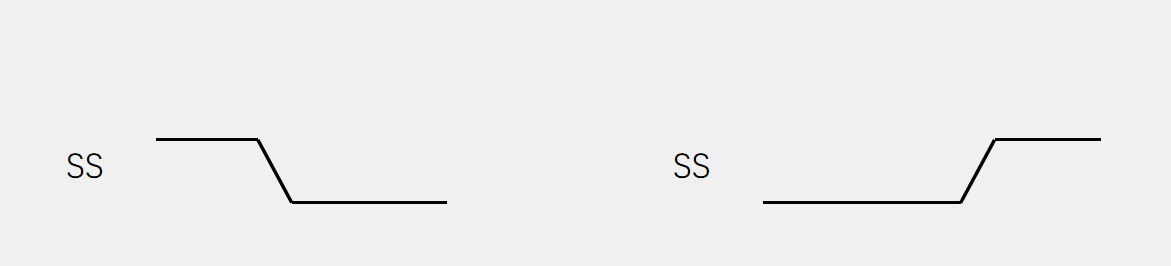

SPI 时序基本单元

起始条件：SS从高电平切换到低电平
终止条件：SS从低电平切换到高电平

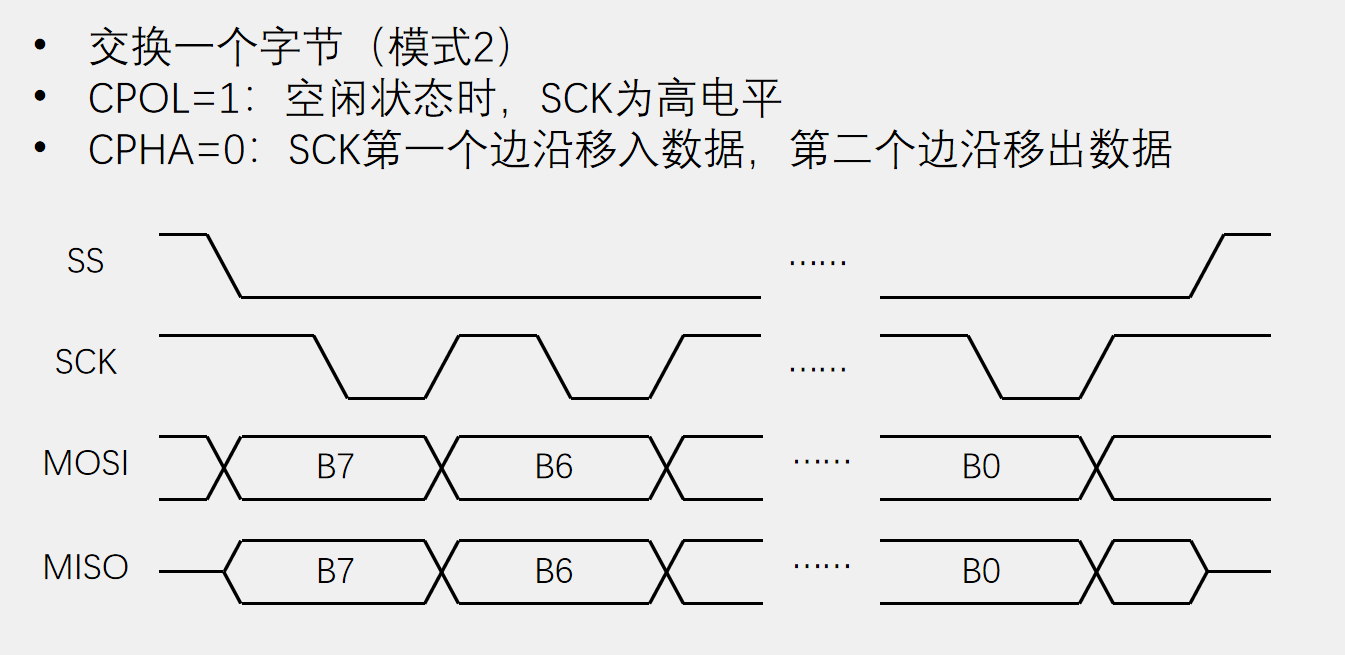

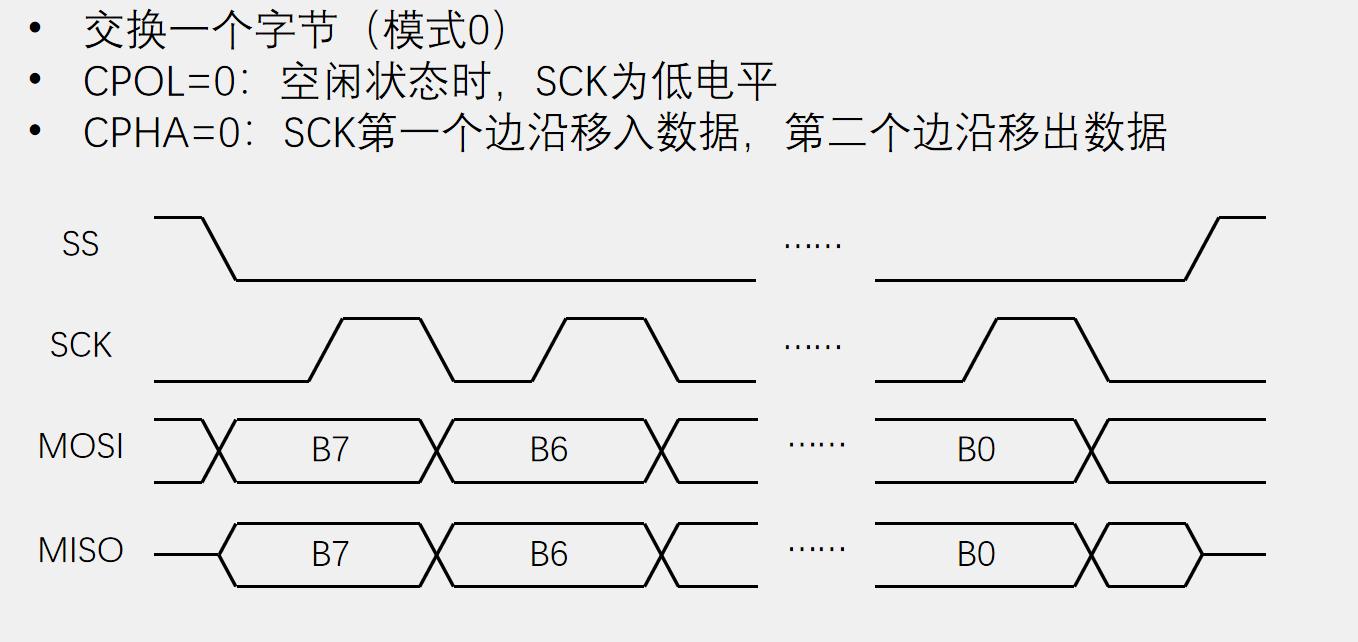

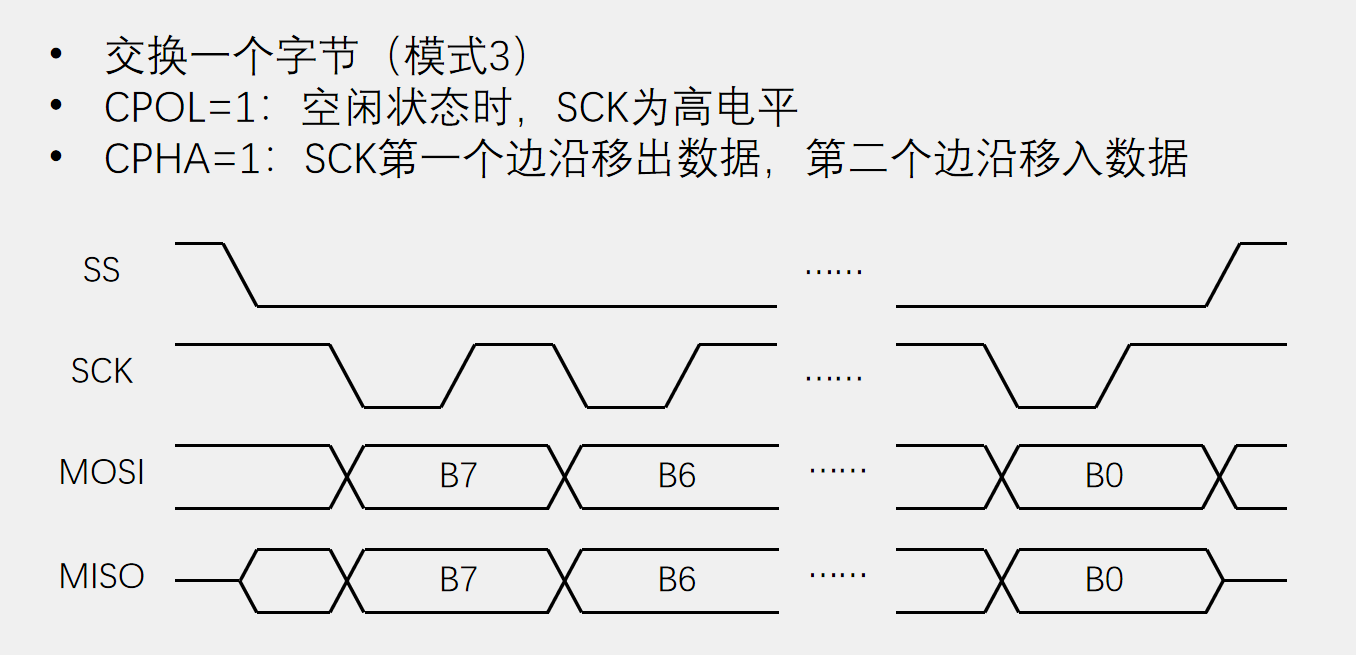

模式

SPI 没有硬性规定 MOSI 是低电平还是高电平

上拉输入 MISO 默认输出高电平

浮空输入 MISO 默认输出低电平

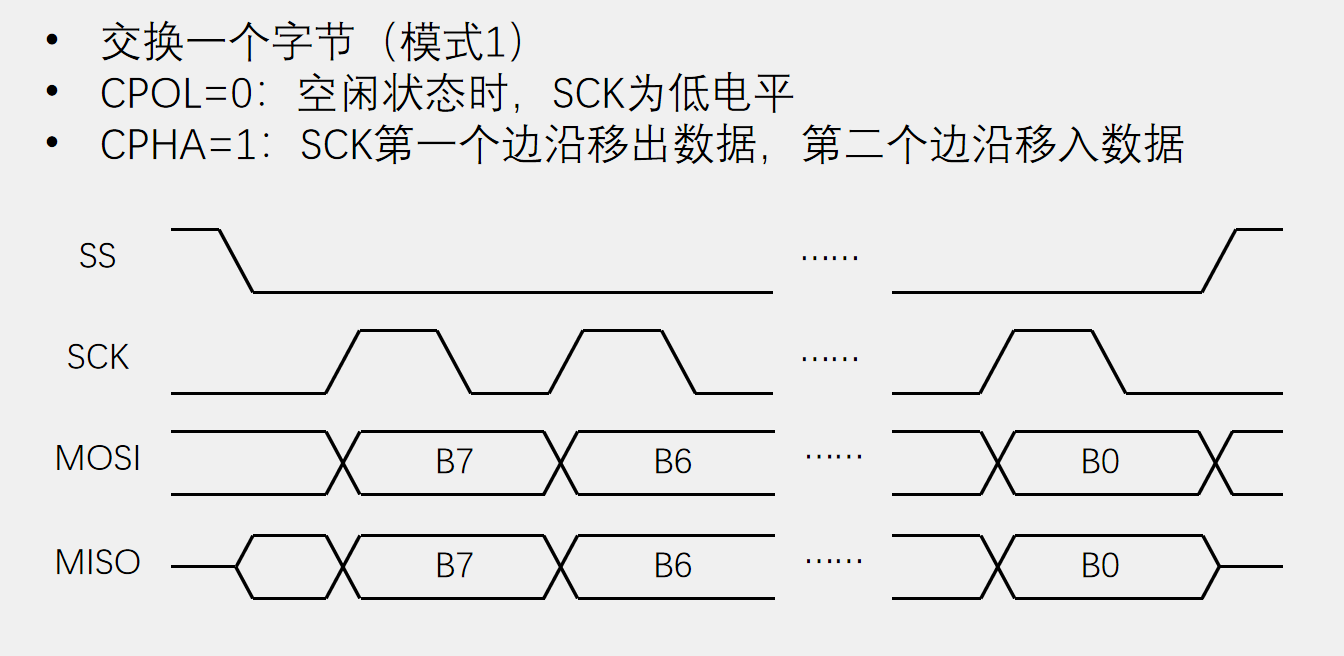

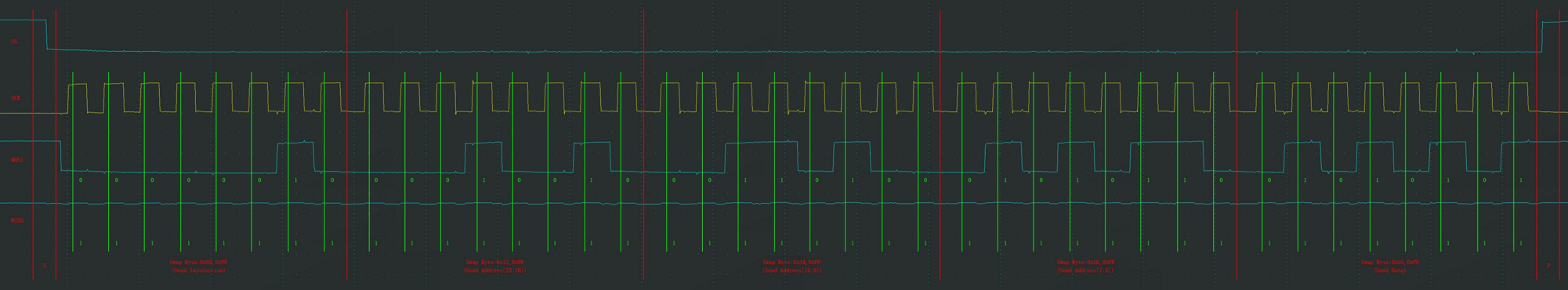

SPI时序

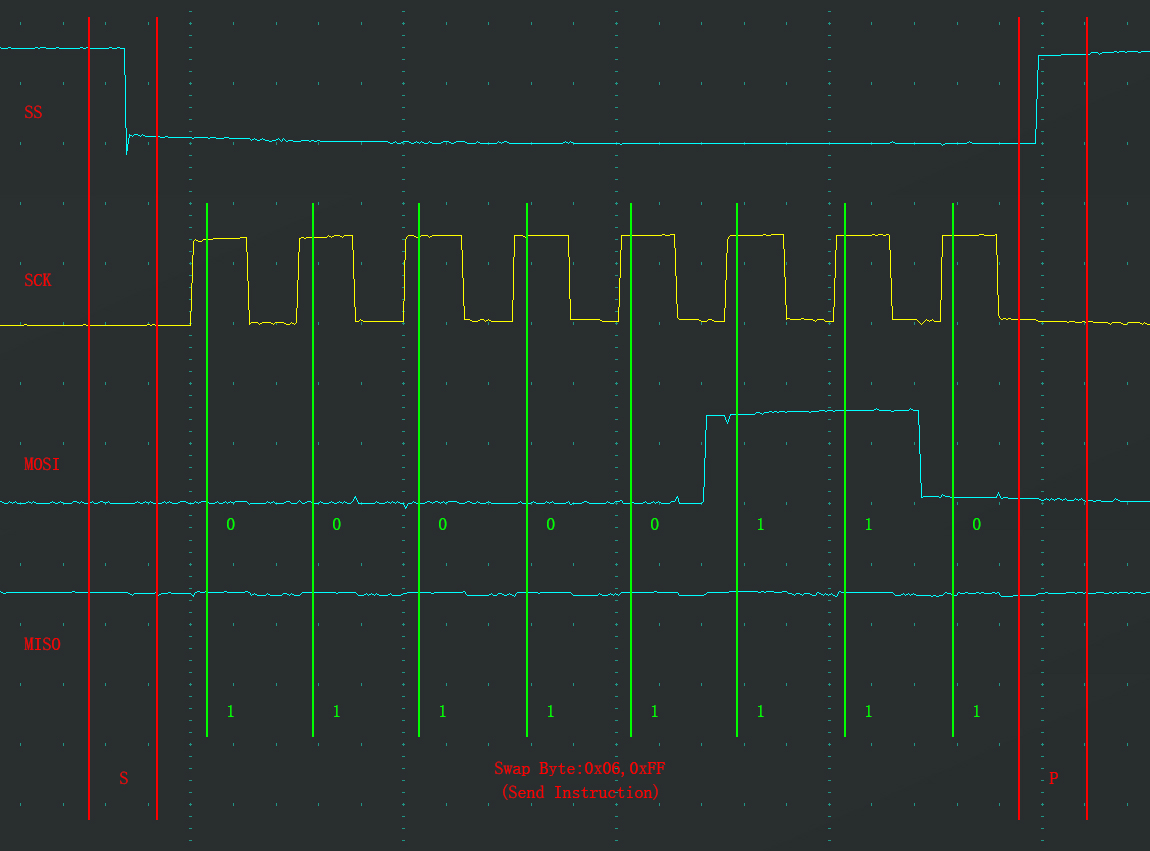

发送指令
向SS指定的设备，发送指令（0x06）

1231

指定地址写
向SS指定的设备，发送写指令（0x02，随后在指定地址（Address[23:0]）下，写入指定数据（Data）

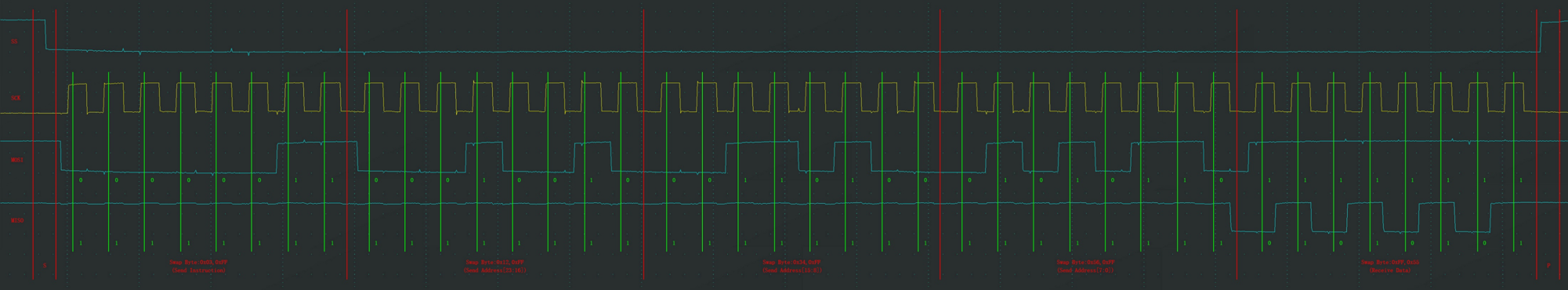

指定地址读
向SS指定的设备，发送读指令（0x03），随后在指定地址（Address[23:0]）下，读取从机数据（Data）

111

SPI外设

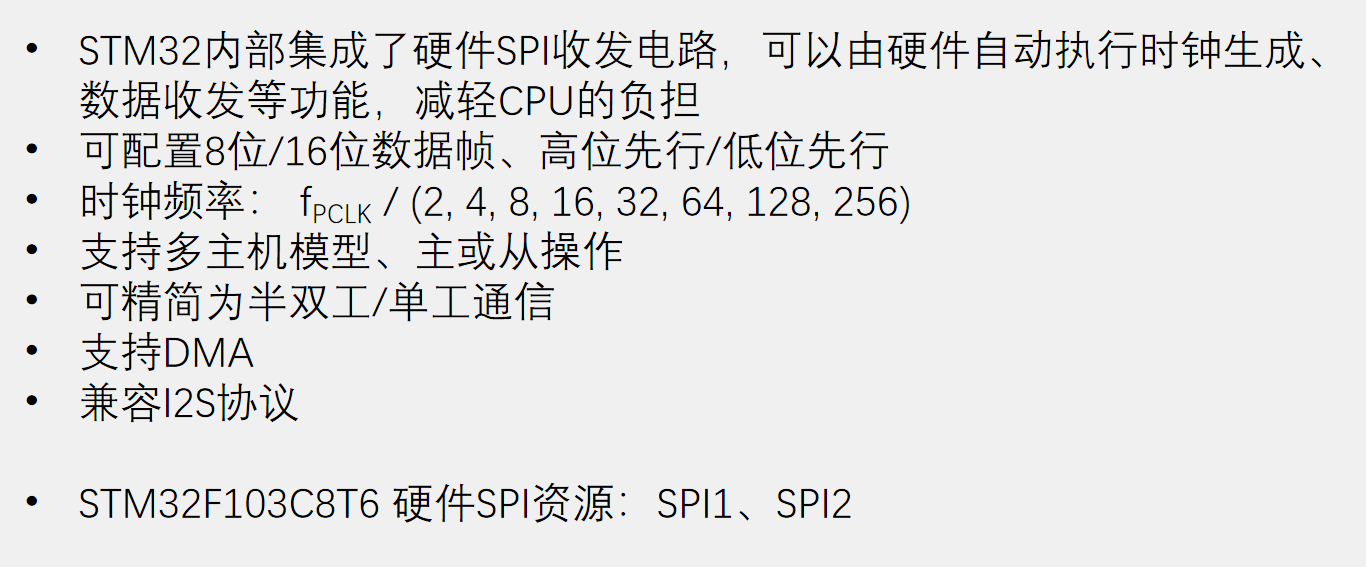

基本介绍

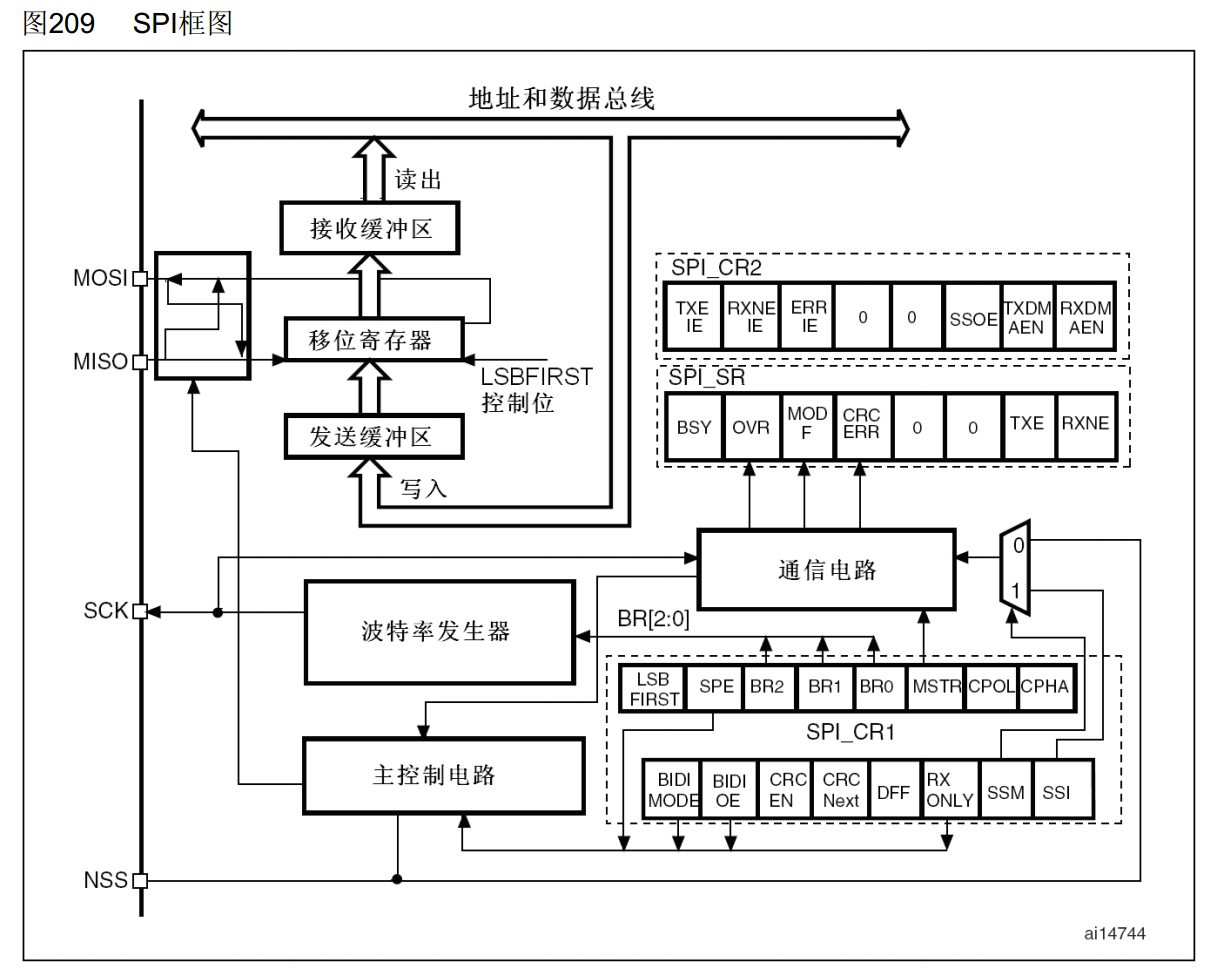

SPI 框图

222

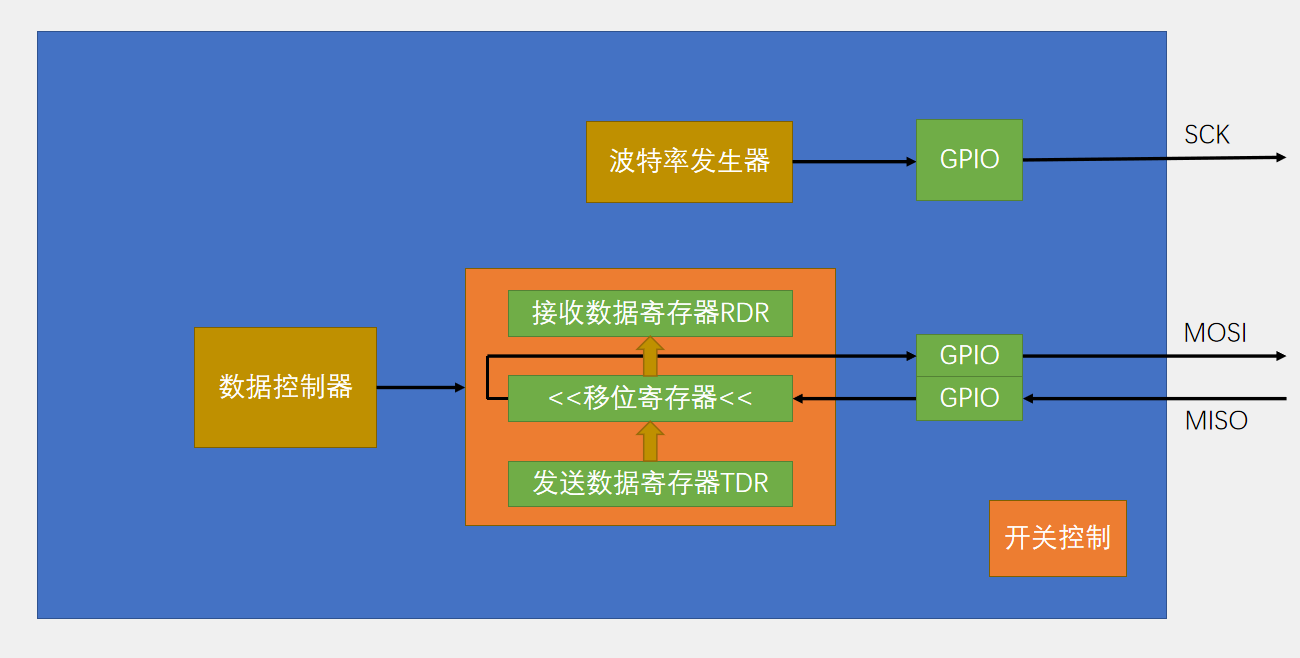

基本结构框图

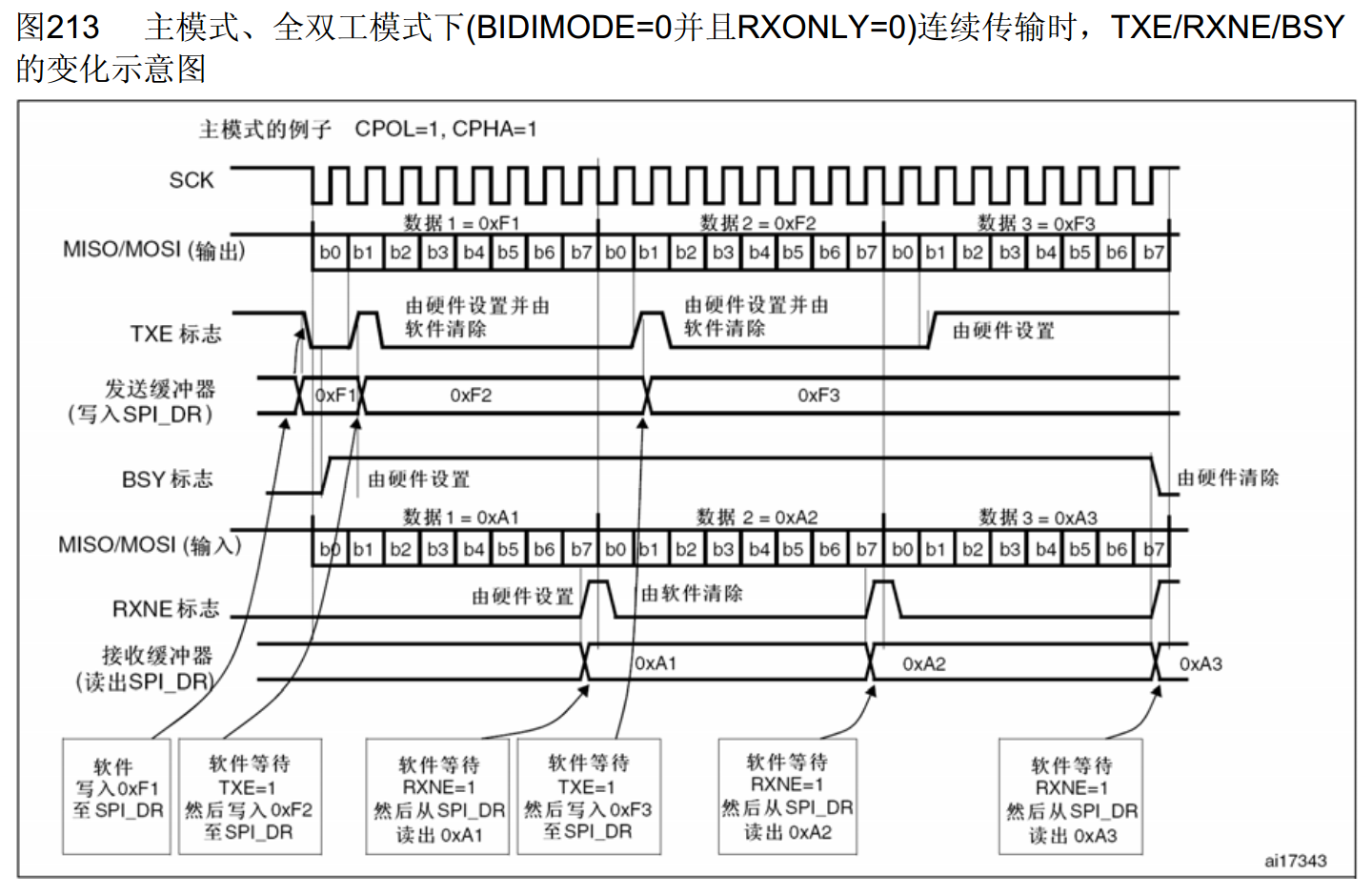

主模式全双工连续传输

333

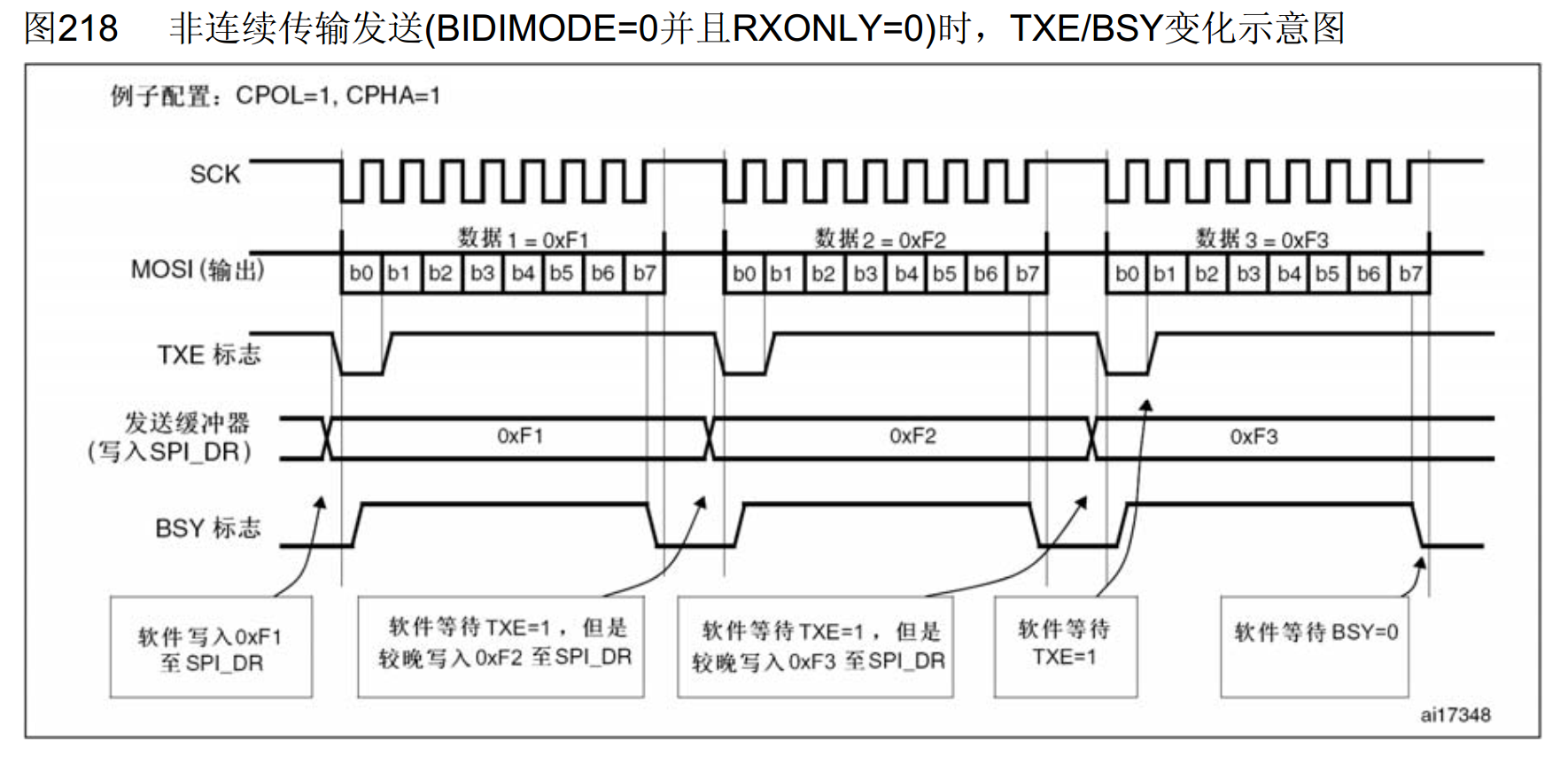

非连续传输模式

112121

WDG看门狗

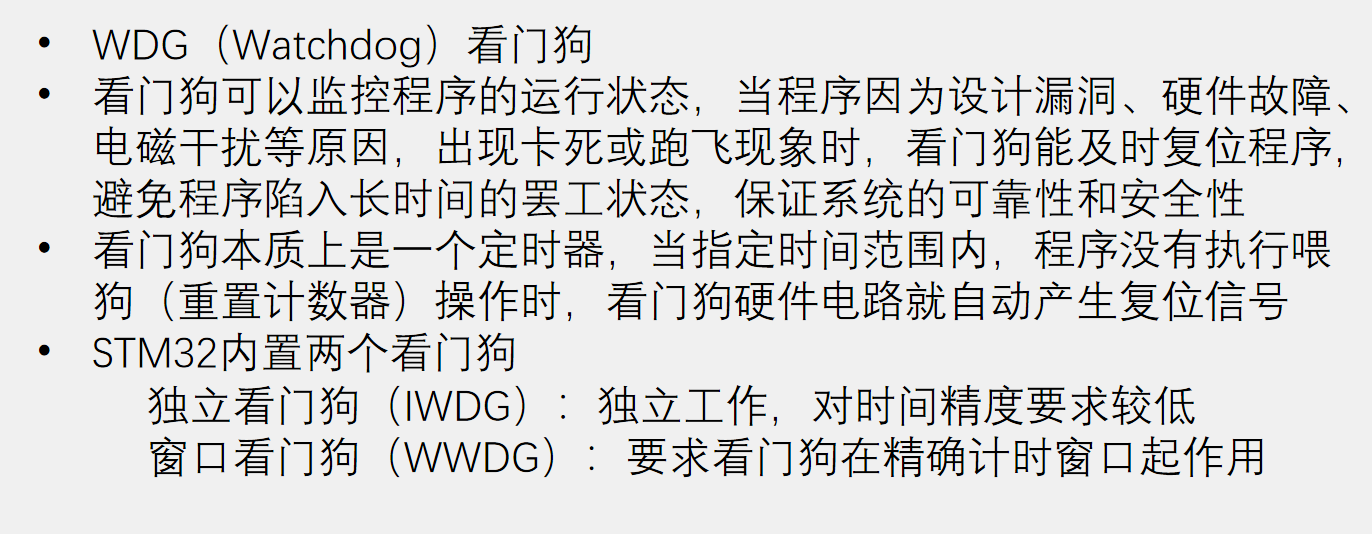

WDG简介

WWDG 使用 APB1时钟，比较精确，慢了快了都不行。

IWDG

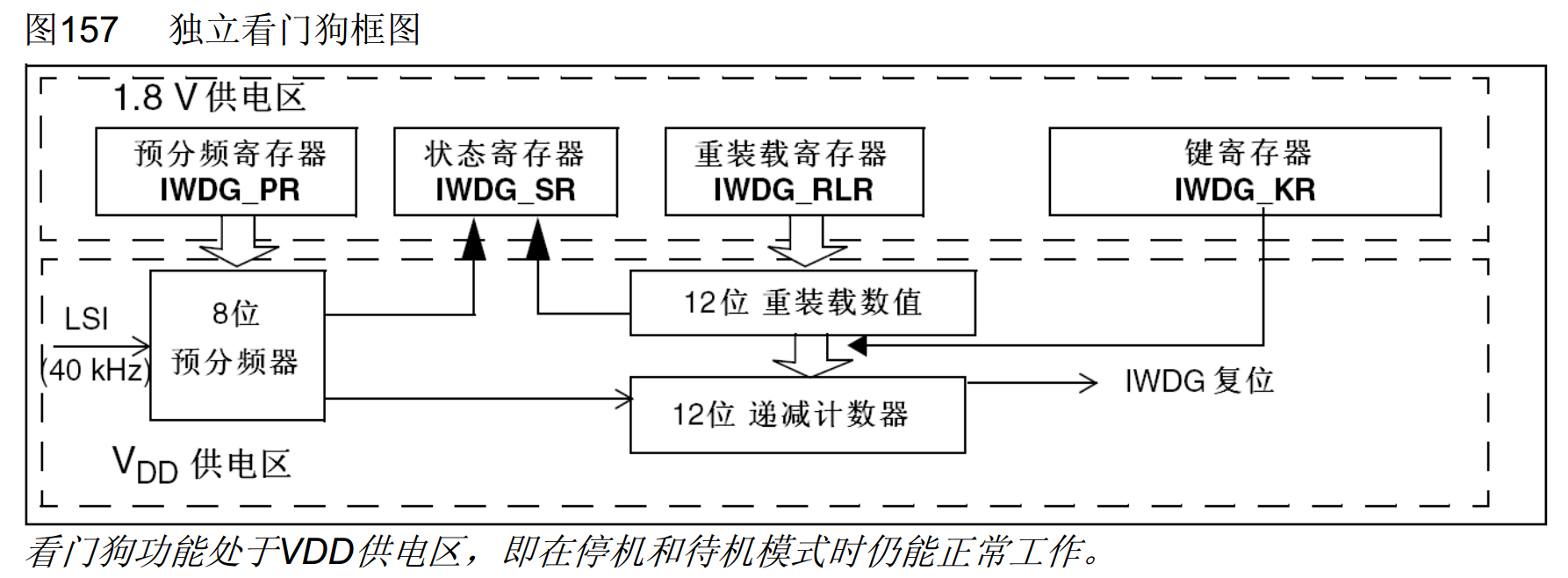

IWDG框图

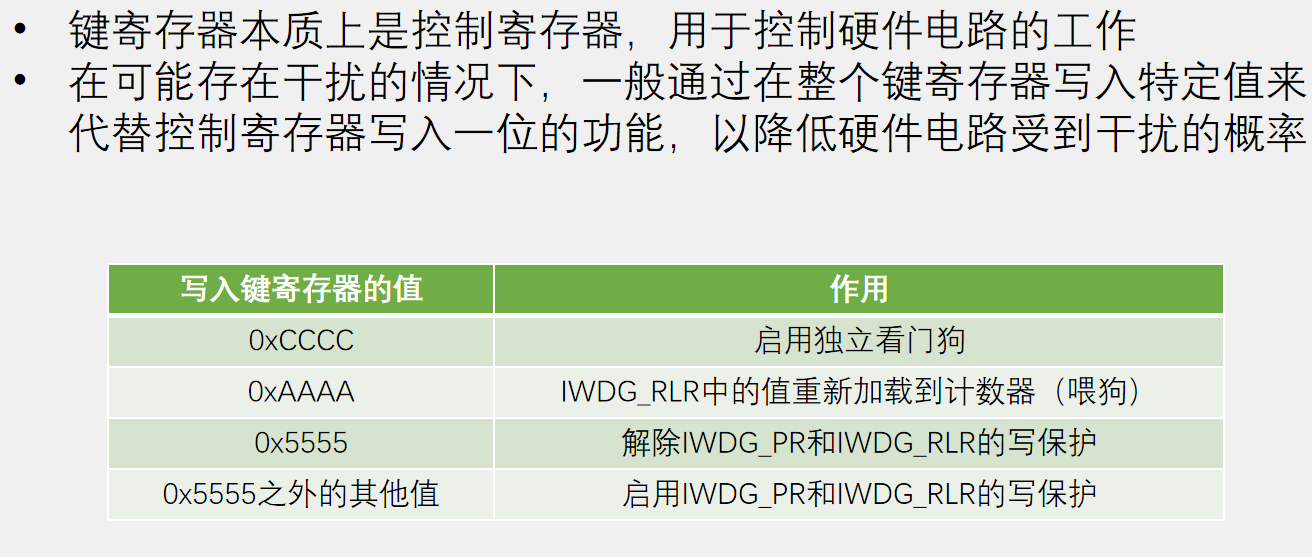

IWDG键寄存器

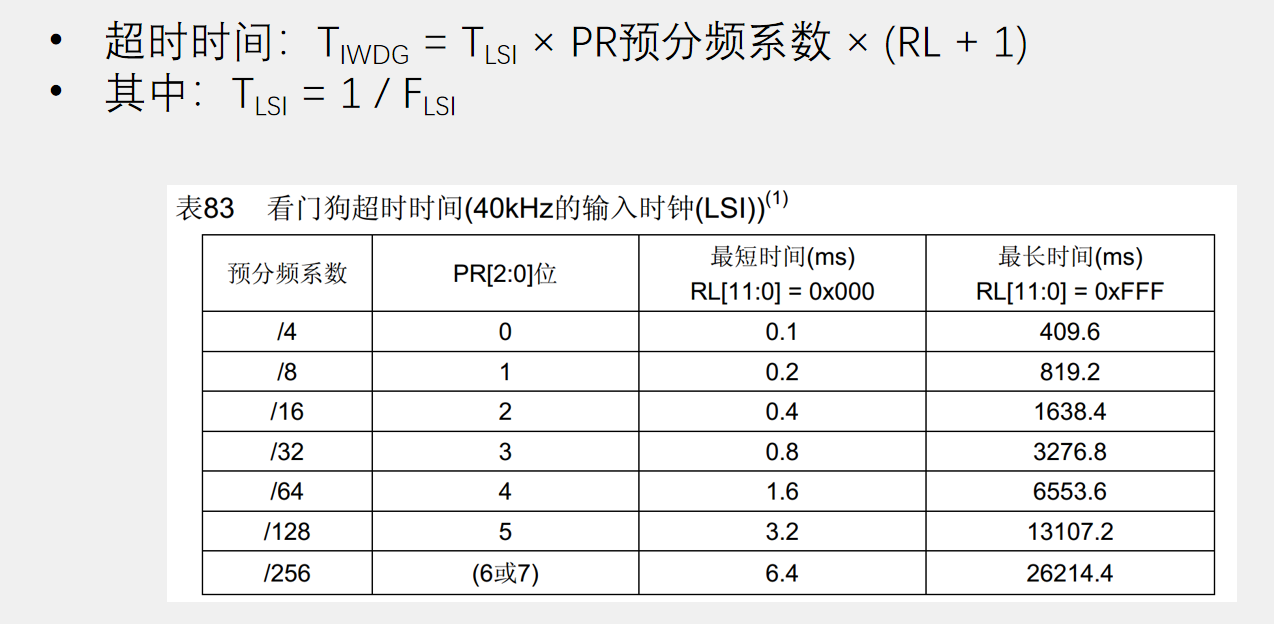

IWDG超时时间

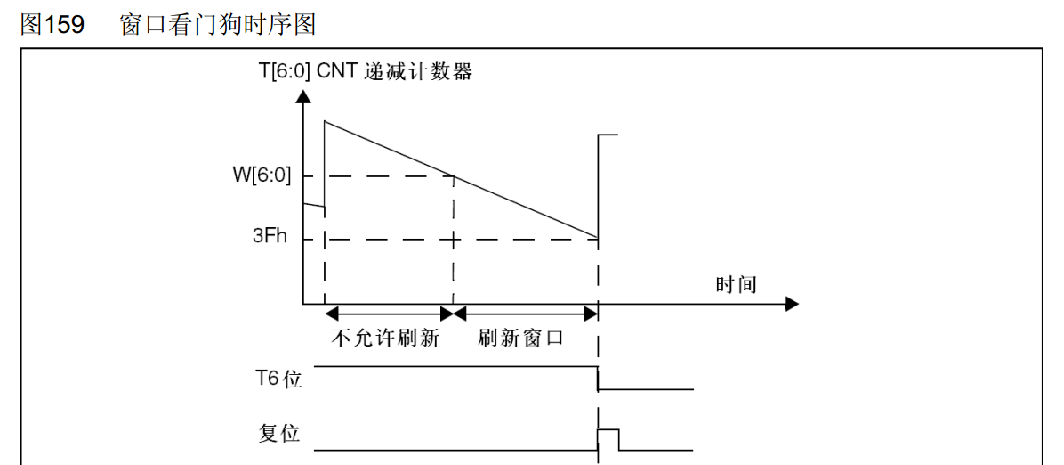

WWDG

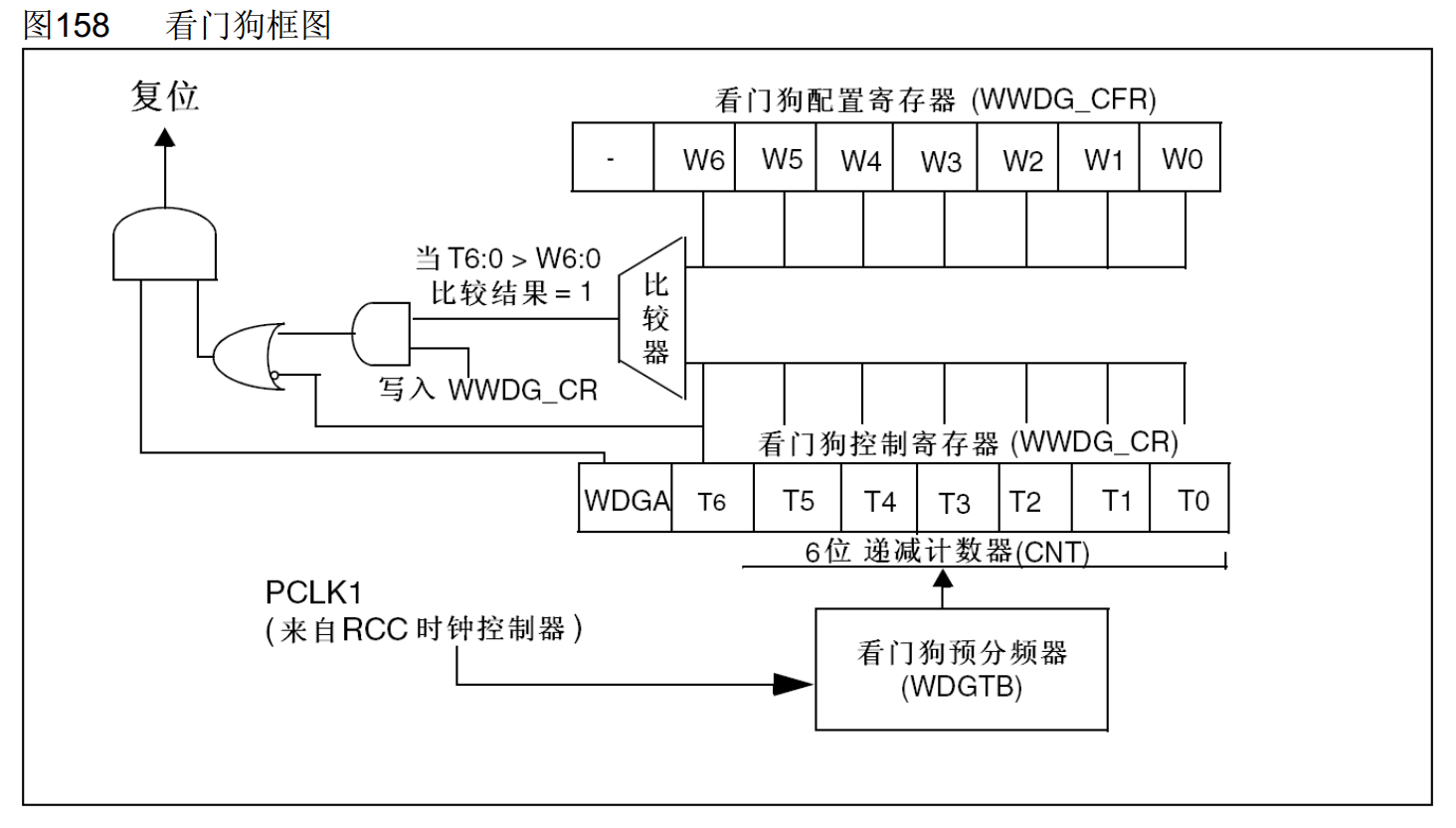

WWDG框图

WWDG_CR 看门狗控制寄存器，T0~T5是自减计数器，T6为标志位，等于0时，表示计数器溢出，等于1时，表示计数器没有溢出。

WWDG_CFR 看门狗配置寄存器，喂狗时间的最早界限。计算最早界限的计数值写入 W6~W0 中。

写入WWDG_CR 时，比较器开始工作，一旦比较，我们当前的计数器T6:T0 > 窗口值W6:W0，比较结果为1，通过或门，去申请复位，

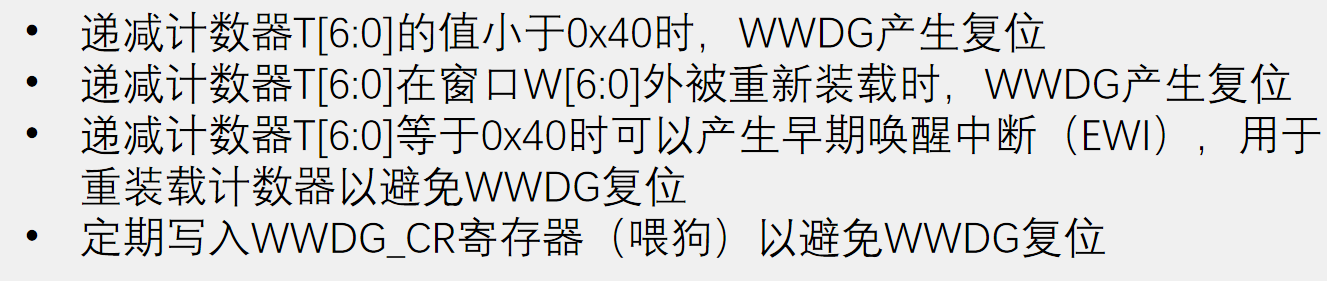

WWDG工作特性

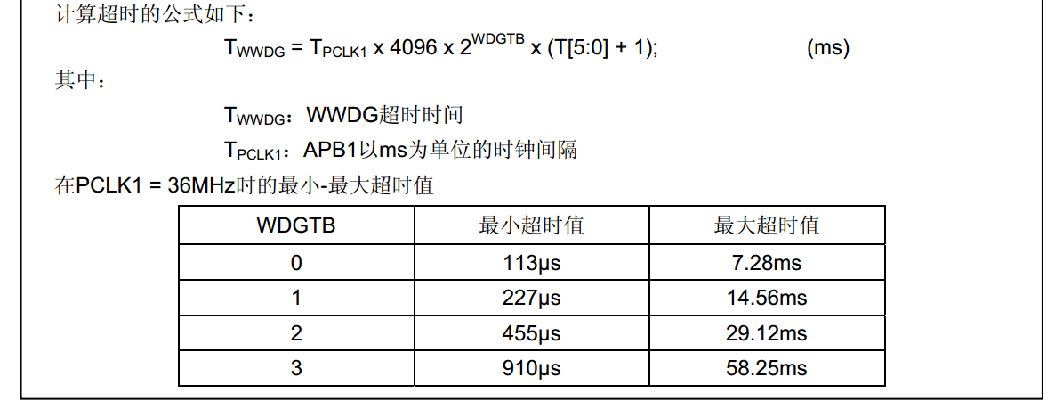

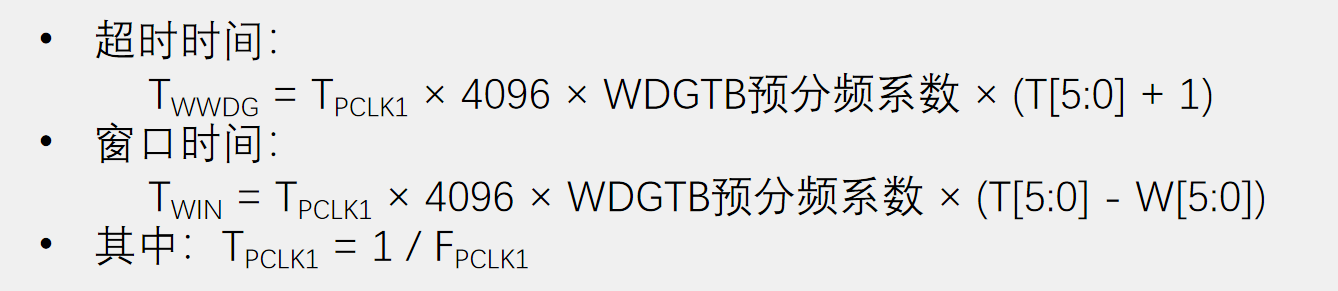

WWDG 超时时间

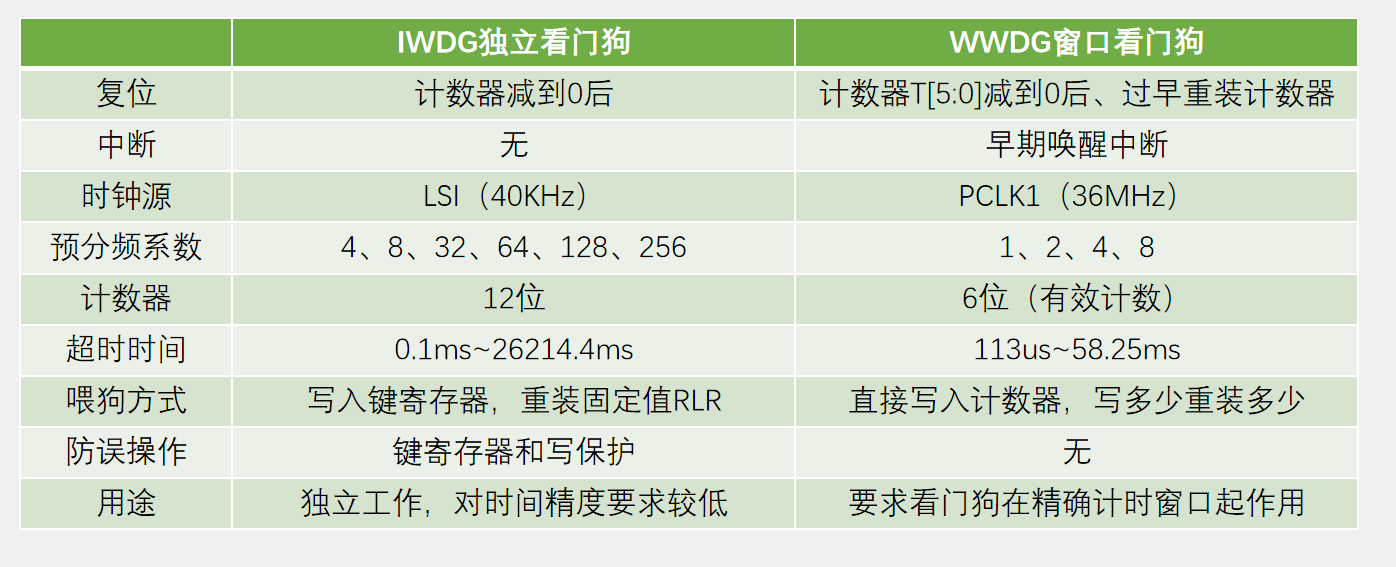

IWDG和WWDG对比

案例1-IWDG

基本库函数介绍：

// 写入使能控制
void IWDG_WriteAccessCmd(uint16_t IWDG_WriteAccess);
// 写预分频器
void IWDG_SetPrescaler(uint8_t IWDG_Prescaler);
// 写重装值
void IWDG_SetReload(uint16_t Reload);
// 重新装载寄存器
void IWDG_ReloadCounter(void);
// 启动看门狗
void IWDG_Enable(void);
// 获取标志位状态
FlagStatus IWDG_GetFlagStatus(uint16_t IWDG_FLAG);

案例2-WWDG

基本库函数：

// 恢复缺省配置
void WWDG_DeInit(void);
// 写入预分频器
void WWDG_SetPrescaler(uint32_t WWDG_Prescaler);
// 写入窗口值
void WWDG_SetWindowValue(uint8_t WindowValue);
// 写入中断
void WWDG_EnableIT(void);
// 写入计数器
void WWDG_SetCounter(uint8_t Counter);
// 使能看门狗 当看门狗被启用时，T6位必须被设置，以防止立即产生一个复位。
void WWDG_Enable(uint8_t Counter);
// 获取标志位
FlagStatus WWDG_GetFlagStatus(void);
// 清除标志位
void WWDG_ClearFlag(void);

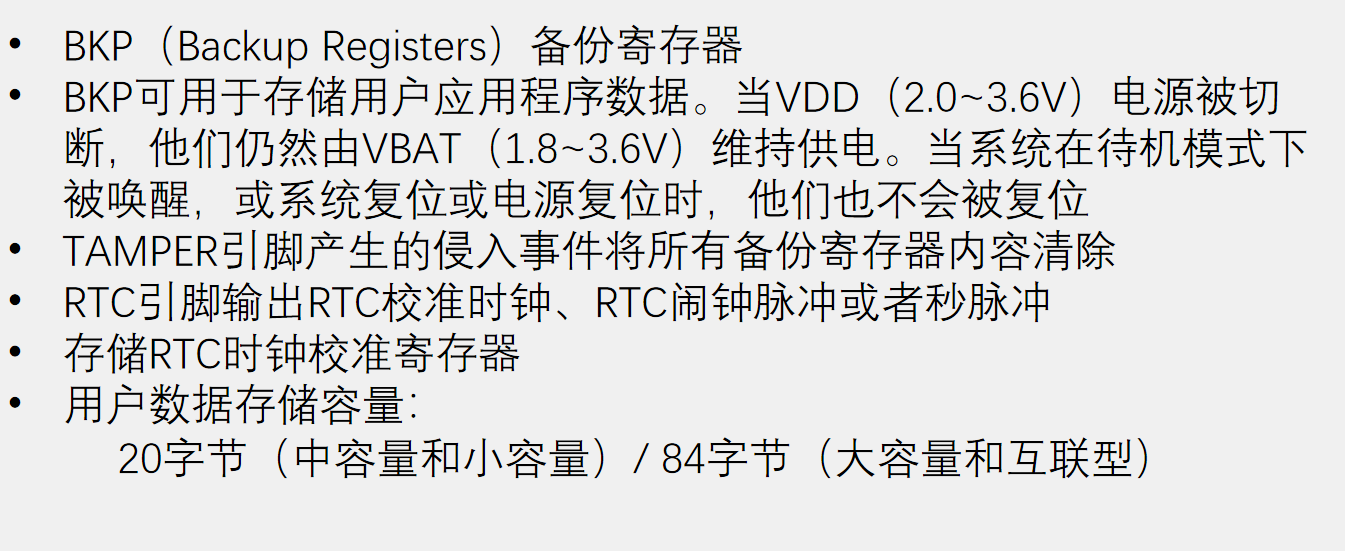

BKP备份寄存器

简介

如果系统不供电，VBAT不供电，BKP数据依然会清空。

三个功能，用一时间只能用一个。

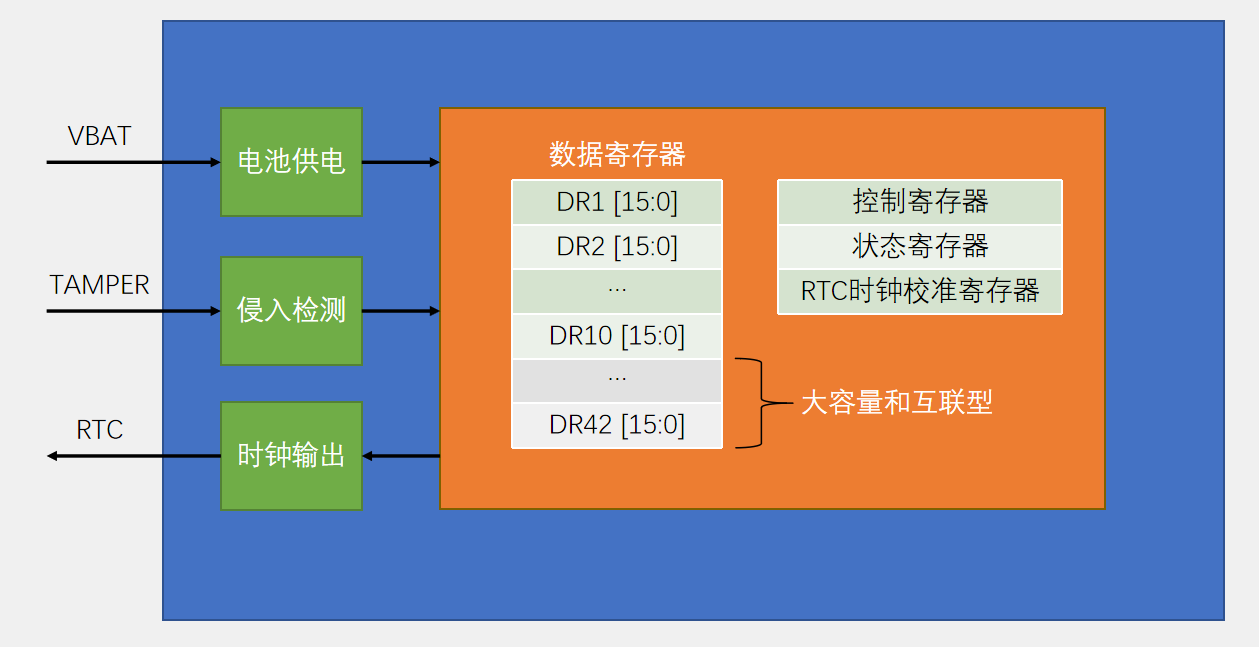

BKP基本结构

基本库函数

// 恢复 缺省配置 手动清空BKP所有的数据寄存器
void BKP_DeInit(void);
// 侵入检测 配置有效电平
void BKP_TamperPinLevelConfig(uint16_t BKP_TamperPinLevel);
// 是否开启缺省配置
void BKP_TamperPinCmd(FunctionalState NewState);
// 中断配置 是否开启中断
void BKP_ITConfig(FunctionalState NewState);
// 时钟输出功能配置
void BKP_RTCOutputConfig(uint16_t BKP_RTCOutputSource);
// 设置 RTC 时钟
void BKP_SetRTCCalibrationValue(uint8_t CalibrationValue);
// 写备份寄存器
void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data);
// 读备份寄存器
uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR);
FlagStatus BKP_GetFlagStatus(void);
void BKP_ClearFlag(void);
ITStatus BKP_GetITStatus(void);
void BKP_ClearITPendingBit(void);

// 设置 PWR_CR 寄存器里的 DBP位
void PWR_BackupAccessCmd(FunctionalState NewState);

案例：演示

OLED_Init();                        //OLED初始化
Key_Init();

// 打开 PWR BKP时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR,ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP,ENABLE);

// 使能
PWR_BackupAccessCmd(ENABLE);
// 写 BKP
// 1 - 10
BKP_WriteBackupRegister(BKP_DR1, 0x1234);
// 读 BKP
OLED_ShowNum(BKP_ReadBackupRegister(BKP_DR1), 4);

RTC实时时钟

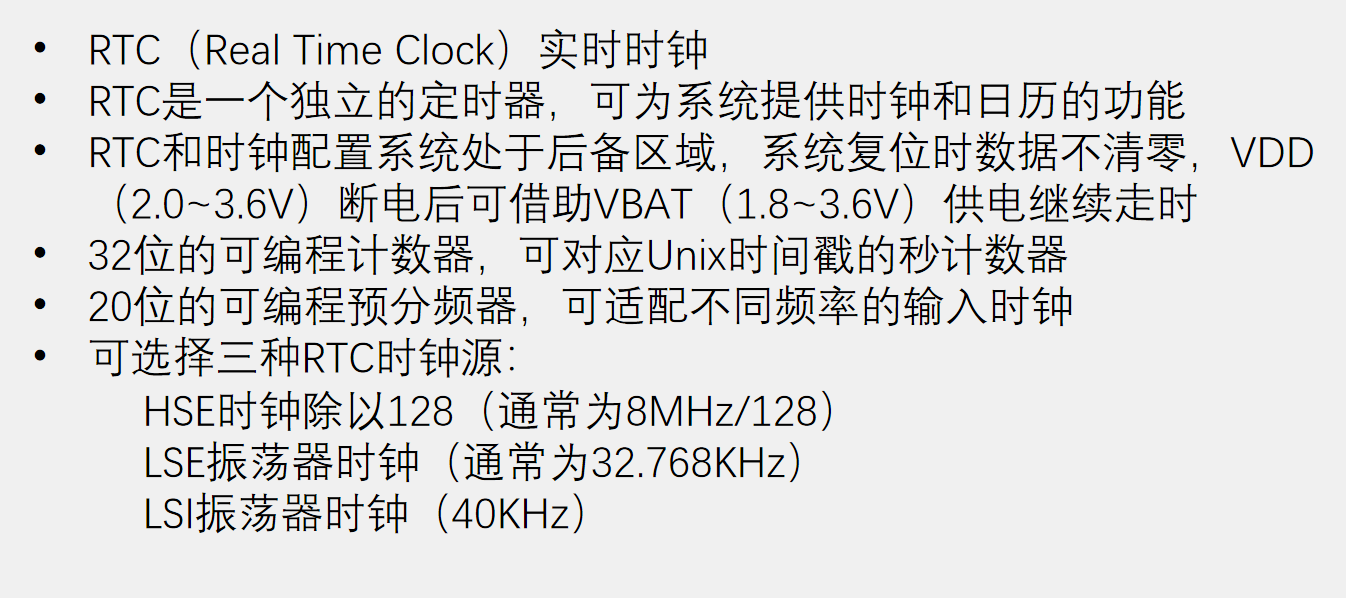

简介

RTC框图

RTC_ALR 是闹钟当 RTC_ALR == RTC_CNT 触发中断唤醒
RTC_Second 每秒触发一次中断
RTC_Overflow 每溢出一次发生中断
RTC_Alarm 每触发一次闹钟发生一次
RTC_PRL 预装值
RTC_DIV 自减计数器存储当前计数值

RTC_PRL 和 RTC_DIV 负责分频，RTCCLK 为 32.768kHz 时钟，RTC_PRL 自动重装载 32767 ，将时钟分频为 1Hz，就可以计秒。RTC_CNT 通过 UNix 时间戳转化为年月日时分秒。

RTC基本结构

配置重装计数器，选择分频系数
配置32位计数器，进行时间日期的读写
配置闹钟 -> ALR
配置中断先允许中断再配置 NVIC

RTC操作注意事项

执行以下操作将使能对BKP和RTC的访问：
设置RCC_APB1ENR的PWREN和BKPEN，使能PWR和BKP时钟
设置PWR_CR的DBP，使能对BKP和RTC的访问
若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1
必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器
对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中。仅当RTOFF状态位是1时，才可以写入RTC寄存器

RTC基本库函数

// 配置中断模式
void RTC_ITConfig(uint16_t RTC_IT, FunctionalState NewState);
// 进入配置模式
void RTC_EnterConfigMode(void);
// 退出配置模式 CNF 清0
void RTC_ExitConfigMode(void);
// 获取 CNT计数器的值
uint32_t  RTC_GetCounter(void);
// 设置时间
void RTC_SetCounter(uint32_t CounterValue);
// 写入预分频器的 PRL
void RTC_SetPrescaler(uint32_t PrescalerValue);
// 写入闹钟值
void RTC_SetAlarm(uint32_t AlarmValue);
// 读取预分频器中的 DIV 余数寄存器
uint32_t  RTC_GetDivider(void);
// 等待上一次操作完成 等待前一次写操作结束
void RTC_WaitForLastTask(void);
// 等待同步
void RTC_WaitForSynchro(void);

FlagStatus RTC_GetFlagStatus(uint16_t RTC_FLAG);
void RTC_ClearFlag(uint16_t RTC_FLAG);
ITStatus RTC_GetITStatus(uint16_t RTC_IT);
void RTC_ClearITPendingBit(uint16_t RTC_IT);

PWR电源控制

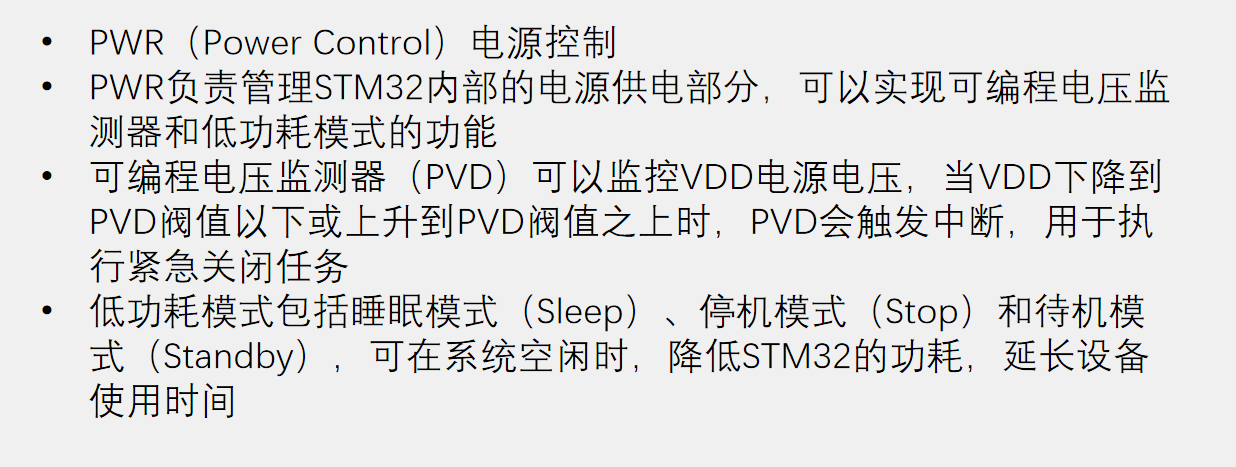

简介

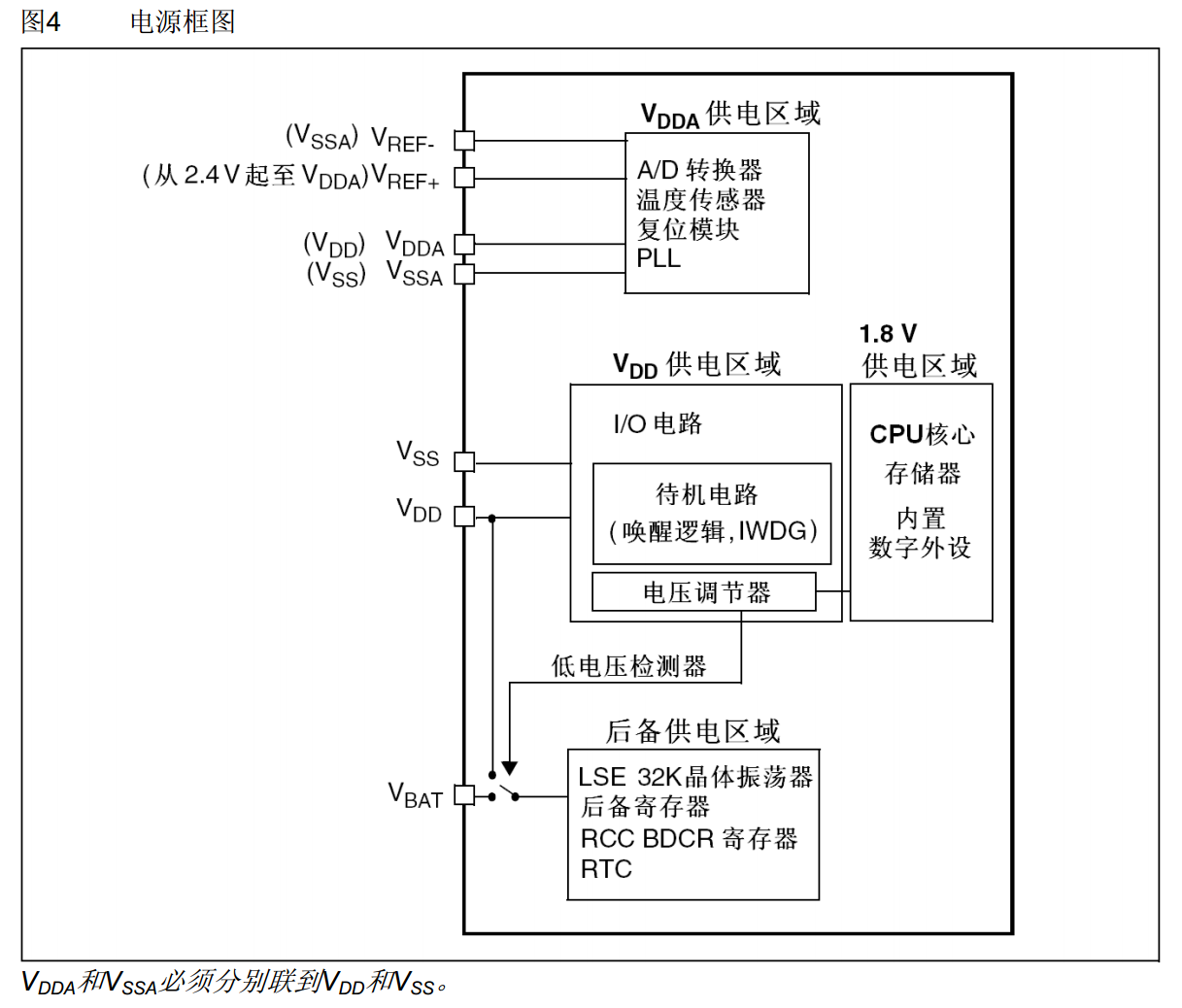

电源框图

xxx

VDDA 供电区域，主要负责模拟部分的供电，其中包括 A/D 转换器，温度传感器，复位模块，PLL锁相环。供电正极是 VDDA ，负极 VSSA
CPU 核心，存储器，内置数字外设都属于 1.8V 供电区域
待机电路( 唤醒逻辑，IWDG ) 都属于 VDD 供电电路
电压调节器给 1.8V 供电区域供电
LSE ，后备寄存器，RCC_BDCR寄存器（ RCC的寄存器，叫备份域控制寄存器），RTC 都属于后备供电区域

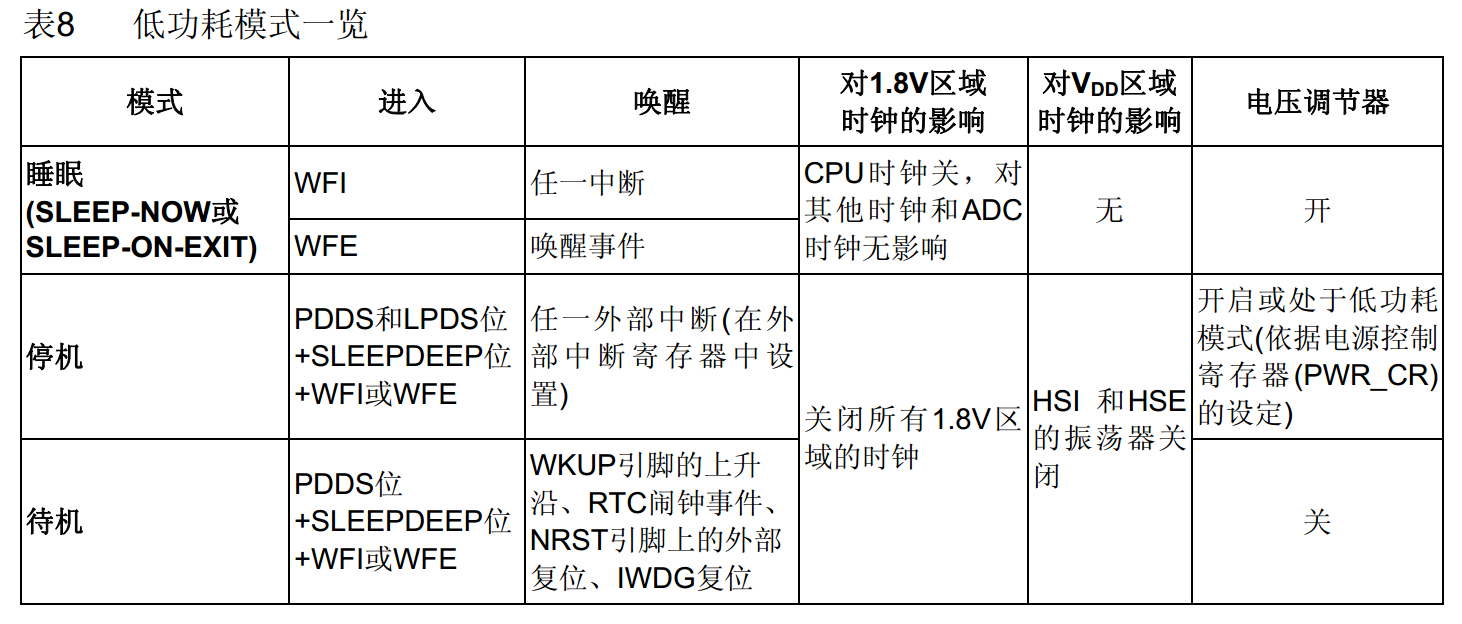

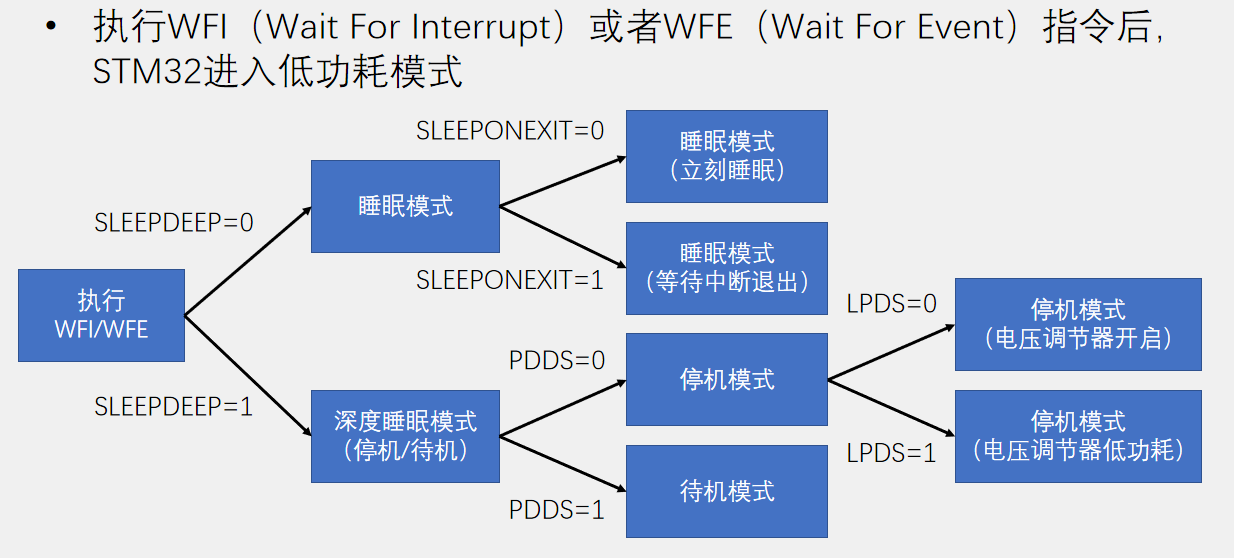

低功耗模式

123

WFI 任一中断唤醒-> 所有外设的中断都行
WFE 唤醒事件 -> 通过外部的事件唤醒
要想进入停机模式 PDDS 事先置 0
要求：只有外部中断才能唤醒（PVD RTC闹钟 USB唤醒 ETH唤醒也可以唤醒停止模式）
要想进入待机模式 PDDS 事先置 1
LPDS 设置电压调节器 -> 开启还是进入低功耗模式
LPDS = 1 进入低功耗
LPDS = 0 开启电源调节器
待机模式：SLEEPDEEP 和 PDDS 置 1 表示即将进入待机模式，调用 WFI / WFE 就进入待机模式了
